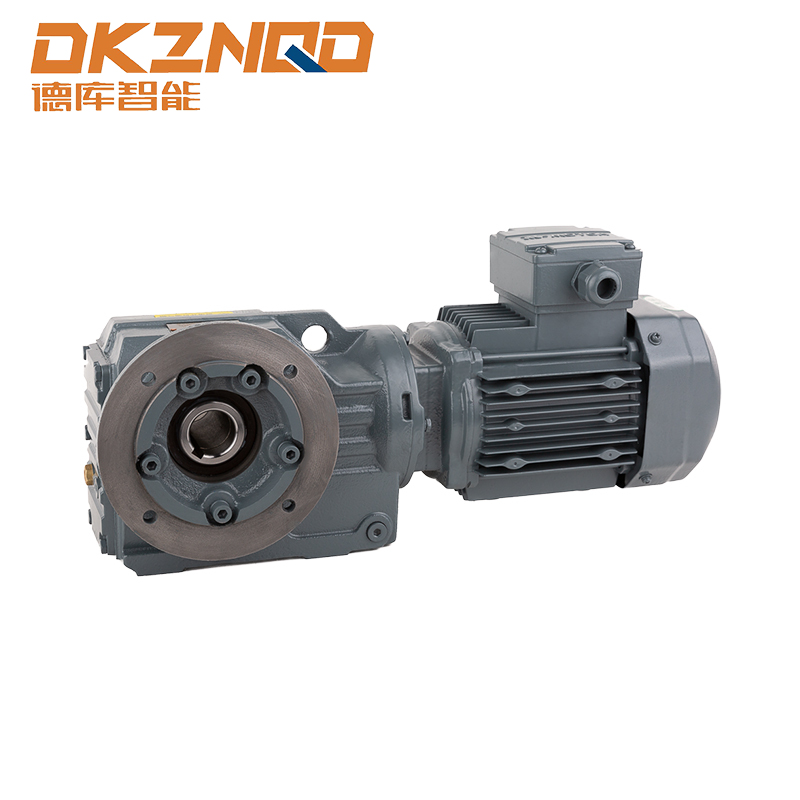

A động cơ bánh răng xoắn ốc đại diện cho một loại chính của hệ thống truyền động cơ học, được sử dụng rộng rãi trong tự động hóa công nghiệp, xử lý vật liệu và thiết bị chính xác. Thiết kế độc đáo của nó kết hợp bánh răng xoắn ốc với cơ cấu trục vít, cho phép truyền mô-men xoắn cao trong một cấu hình nhỏ gọn. Trong nhiều thập kỷ qua, các kỹ sư và nhà thiết kế đã so sánh động cơ bánh răng xoắn ốcs với các giải pháp truyền động khác, đặc biệt là động cơ bánh răng hành tinh , để đánh giá hiệu quả, độ bền và sự phù hợp của ứng dụng.
Hiểu sự khác biệt giữa một động cơ bánh răng xoắn ốc và một động cơ bánh răng hành tinh đòi hỏi phải kiểm tra kỹ lưỡng các nguyên tắc thiết kế, đặc điểm vận hành, số liệu hiệu suất và cân nhắc bảo trì.
Nguyên lý thiết kế và kết cấu cơ khí
các động cơ bánh răng xoắn ốc được đặc trưng bởi một trục sâu ăn khớp với một bánh răng xoắn ốc. Cấu hình này cung cấp khả năng nhân mô-men xoắn cao trong khi vẫn duy trì dấu chân nhỏ. Các ren góc của trục vít ăn khớp với các răng bánh răng dần dần, dẫn đến chuyển động mượt mà hơn và giảm tải va đập. Thiết kế vốn có cũng cho phép khả năng tự khóa , có thể ngăn cản việc lái xe lùi trong các ứng dụng cụ thể.
Ngược lại, một động cơ bánh răng hành tinh có bánh răng mặt trời trung tâm được bao quanh bởi nhiều bánh răng hành tinh, quay bên trong một bánh răng vành. Cấu hình này phân bổ tải đồng đều giữa các hành tinh, mang lại hiệu quả cao và kích thước nhỏ gọn cho các ứng dụng tốc độ cao. Mặc dù cả hai hệ thống đều đạt được khả năng nhân mô-men xoắn, nhưng sự phân bố tải trọng và kiểu tiếp xúc cơ học khác nhau đáng kể, ảnh hưởng đến hiệu suất, độ mài mòn và đặc tính tiếng ồn.
Bảng 1: So sánh kết cấu giữa động cơ bánh răng xoắn ốc và động cơ bánh răng hành tinh
| tính năng | Động cơ bánh răng xoắn ốc | Động cơ bánh răng hành tinh |
|---|---|---|
| Loại bánh răng | Con sâu và bánh xe xoắn ốc | Mặt trời, hành tinh và bánh răng vành |
| Phân phối mô-men xoắn | Liên hệ một điểm | Liên hệ đa điểm |
| Khả năng tự khóa | Thường có mặt | Nói chung là vắng mặt |
| Sự nhỏ gọn | Trung bình | Cao |
| Hấp thụ sốc | Tốt | Rất tốt |
Đặc tính hiệu suất
Khả năng mô-men xoắn và tốc độ
A động cơ bánh răng xoắn ốc vượt trội trong các ứng dụng đòi hỏi mô-men xoắn cao ở tốc độ đầu ra thấp. Ưu điểm cơ học của nó cho phép một động cơ nhỏ hơn tạo ra lực đáng kể. Thiết kế này đặc biệt có lợi khi xử lý tải liên tục là điều cần thiết. Tuy nhiên, do tiếp xúc trượt giữa sâu và bánh răng nên hiệu suất thường dao động trong khoảng 40% và 70% , thấp hơn so với các hệ hành tinh.
Động cơ bánh răng hành tinh , ngược lại, cung cấp hiệu quả cao , thường vượt quá 90% trong điều kiện tải tối ưu. Chúng phù hợp cho các ứng dụng yêu cầu tăng tốc nhanh, quay tốc độ cao hoặc tổn thất năng lượng tối thiểu. Việc gắn nhiều bánh răng làm giảm ứng suất cục bộ, góp phần mang lại hiệu suất ổn định trong các nhu cầu mô-men xoắn khác nhau.
Tiếng ồn và độ rung
Việc tạo ra tiếng ồn là một yếu tố quan trọng trong việc lựa chọn hệ thống truyền động. các động cơ bánh răng xoắn ốc tạo ra độ rung thấp hơn do ăn khớp dần dần, nhưng tính chất trượt của tiếp xúc răng sâu có thể tạo ra tiếng ồn vận hành vừa phải dưới tải nặng. Đối với môi trường nơi giảm tiếng ồn là ưu tiên hàng đầu, phải chú ý đến việc bôi trơn và thiết kế vỏ.
Động cơ bánh răng hành tinh thường có độ ồn thấp hơn do tải trọng phân bố đều và tiếp xúc lăn, thay vì tiếp xúc trượt. Kết quả là chúng thường được ưu tiên trong máy móc chính xác và người máy , trong đó hoạt động trơn tru là rất quan trọng.
Hiệu quả và tiêu thụ năng lượng
Hiệu quả tác động trực tiếp đến chi phí vận hành và tính bền vững của hệ thống. Trong khi động cơ bánh răng xoắn ốcs cung cấp các giải pháp mô-men xoắn nhỏ gọn, cơ chế tiếp xúc trượt của chúng dẫn đến tổn thất năng lượng cao hơn. Lựa chọn chất bôi trơn thích hợp và duy trì sự căn chỉnh chính xác có thể giảm thiểu tổn thất về hiệu suất. Đối với các hoạt động nhạy cảm với năng lượng trong thời gian dài, động cơ bánh răng hành tinh có thể mang lại lợi thế, đặc biệt trong các ứng dụng tốc độ cao hoặc hoạt động liên tục.
Bảng 2: So sánh các chỉ số hiệu suất
| Số liệu | Động cơ bánh răng xoắn ốc | Động cơ bánh răng hành tinh |
|---|---|---|
| Hiệu quả | 40%–70% | 85%–95% |
| Công suất mô-men xoắn tối đa | Cao | Trung bình to high |
| Phạm vi tốc độ | Thấp đến trung bình | Trung bình đến cao |
| Tần suất bảo trì | Trung bình | Thấp đến trung bình |
| Độ ồn | Trung bình | Thấp |
Sự phù hợp của ứng dụng
Ứng dụng động cơ bánh răng xoắn ốc
các động cơ bánh răng xoắn ốc được sử dụng rộng rãi trong các hệ thống yêu cầu mô-men xoắn cao, thiết kế nhỏ gọn và tính năng tự khóa . Các ứng dụng điển hình bao gồm:
- Truyền động băng tải trong môi trường công nghiệp
- Cơ cấu nâng và nâng
- Hệ thống cổng và truy cập tự động
- Máy đóng gói yêu cầu vận hành ở tốc độ thấp, tải trọng cao
các self-locking capability makes it advantageous in các ứng dụng quan trọng về an toàn , nơi phải tránh việc lái xe lùi không chủ ý.
Ứng dụng động cơ bánh răng hành tinh
Động cơ bánh răng hành tinh thường được tìm thấy trong các tình huống đòi hỏi hiệu quả cao, high-speed operation, and precise motion control , chẳng hạn như:
- Robotics và tự động hóa
- Máy công cụ có yêu cầu tốc độ thay đổi
- Xe điện và thiết bị di chuyển
- Hệ thống điều khiển bằng servo có điều khiển phản hồi
cácir compact and distributed load design allows for hiệu suất tốc độ cao mà không sinh nhiệt quá mức , khiến chúng trở nên lý tưởng cho các ứng dụng có độ chính xác và tiết kiệm năng lượng.
Độ bền và bảo trì
A động cơ bánh răng xoắn ốc đòi hỏi phải chú ý cẩn thận đến việc bôi trơn và căn chỉnh để đảm bảo tuổi thọ. Hoạt động trượt giữa trục vít và răng bánh răng có thể tạo ra nhiệt và mài mòn, đặc biệt khi chịu mô-men xoắn cao hoặc làm việc liên tục. Kiểm tra thường xuyên, lựa chọn dầu mỡ thích hợp và cải tiến thiết kế vỏ có thể kéo dài tuổi thọ.
Động cơ bánh răng hành tinh, do tiếp xúc lăn và mô men xoắn phân bố, thường biểu hiện tỷ lệ hao mòn thấp hơn . Vòng bi và bánh răng trong cấu hình hành tinh thường ít chịu ứng suất cục bộ hơn, giảm tần suất bảo trì. Tuy nhiên, việc bịt kín và bôi trơn vẫn rất quan trọng để duy trì hiệu suất ổn định trong môi trường bụi bặm hoặc nhiệt độ cao.
Cân nhắc chi phí
Khi đánh giá động cơ bánh răng xoắn ốcs và planetary gear motors, cost is a crucial factor. Helical worm systems may be ít tốn kém hơn cho các ứng dụng tốc độ thấp, mô-men xoắn cao do quy trình sản xuất đơn giản hơn. Tuy nhiên, tổn thất năng lượng và nhu cầu bảo trì cao hơn có thể ảnh hưởng đến tổng chi phí sở hữu .
Động cơ bánh răng hành tinh thường có chi phí ban đầu cao hơn, nhưng hiệu suất vượt trội, tuổi thọ dài hơn và giảm thời gian ngừng hoạt động có thể dẫn đến giá trị lâu dài tốt hơn trong các ứng dụng đòi hỏi hiệu suất bền vững và hoạt động chính xác.
Hướng dẫn lựa chọn
Việc lựa chọn hệ thống truyền động tối ưu đòi hỏi phải hiểu rõ các yêu cầu ứng dụng, bao gồm mô-men xoắn, tốc độ, hiệu suất và các hạn chế về không gian. Động cơ bánh răng xoắn ốc phù hợp cho:
- Ứng dụng tốc độ thấp, mô-men xoắn cao
- Các trường hợp cần tự khóa
- Các hệ thống có hiệu suất năng lượng vừa phải có thể chấp nhận được
Động cơ bánh răng hành tinh được ưu tiên khi:
- Vận hành tốc độ cao và tiết kiệm năng lượng là ưu tiên hàng đầu
- Chuyển động mượt mà và chính xác là rất quan trọng
- Tuổi thọ lâu dài với việc giảm bảo trì là cần thiết
Cân nhắc về thiết kế và tùy chỉnh
Các kỹ sư có thể tùy chỉnh động cơ bánh răng xoắn ốcs để phù hợp với các yêu cầu cụ thể, chẳng hạn như:
- Điều chỉnh tỷ số truyền cho tốc độ mục tiêu và mô-men xoắn
- Bôi trơn chuyên dụng để giảm ma sát và nhiệt
- Sửa đổi nhà ở để cải thiện khả năng giảm tiếng ồn và độ bền
Động cơ bánh răng hành tinh cũng có thể được thiết kế riêng cho các nhu cầu cụ thể, bao gồm:
- Gia công bánh răng có độ chính xác cao để giảm thiểu phản ứng ngược
- Tích hợp nhỏ gọn với động cơ servo hoặc động cơ bước
- Đường dẫn bôi trơn được tối ưu hóa để hoạt động liên tục
Lựa chọn thiết kế phù hợp đảm bảo độ tin cậy, hiệu quả và an toàn của hệ thống trên các ứng dụng công nghiệp khác nhau.
Tóm tắt ưu điểm và hạn chế
Động cơ bánh răng xoắn ốc
Ưu điểm:
- Mô-men xoắn cao trong cấu hình nhỏ gọn
- Khả năng tự khóa
- Tương tác mượt mà và hấp thụ sốc
Hạn chế:
- Hiệu quả thấp hơn so với các hệ thống hành tinh
- Yêu cầu bảo trì vừa phải
- Tiềm năng sinh nhiệt dưới tải liên tục
Động cơ bánh răng hành tinh
Ưu điểm:
- Hiệu quả cao và hiệu suất ổn định
- Tải phân phối làm giảm mài mòn
- Tiếng ồn và độ rung thấp
Hạn chế:
- Chi phí ban đầu cao hơn
- Khả năng tự khóa hạn chế
- Lắp ráp và thiết kế phức tạp hơn
Kết luận
các comparison between a động cơ bánh răng xoắn ốc và một động cơ bánh răng hành tinh nêu bật triết lý thiết kế riêng biệt và sự phù hợp của ứng dụng. Trong khi động cơ bánh răng xoắn ốcs cung cấp các giải pháp nhỏ gọn, mô-men xoắn cao với tính năng tự khóa, động cơ bánh răng hành tinh vượt trội về hiệu quả, hoạt động tốc độ cao và môi trường ít tiếng ồn. Việc xem xét cẩn thận yêu cầu vận hành, hạn chế về không gian và khả năng bảo trì là cần thiết để lựa chọn hệ thống truyền động tối ưu.
Câu hỏi thường gặp
Câu 1: Những ngành công nghiệp nào thường sử dụng động cơ bánh răng xoắn ốc?
A1: Động cơ bánh răng xoắn ốc được ứng dụng rộng rãi trong tự động hóa công nghiệp, xử lý vật liệu, máy đóng gói và hệ thống nâng do mô-men xoắn cao và khả năng tự khóa.
Câu hỏi 2: Động cơ bánh răng xoắn ốc có thể được sử dụng trong các ứng dụng tốc độ cao không?
A2: Động cơ bánh răng xoắn ốc thường được tối ưu hóa cho tốc độ thấp đến trung bình. Đối với các ứng dụng tốc độ cao, động cơ bánh răng hành tinh có thể mang lại hiệu quả và độ bền tốt hơn.
Câu 3: Động cơ bánh răng xoắn ốc nên được bảo dưỡng thường xuyên như thế nào?
A3: Việc bảo trì phụ thuộc vào tải trọng và điều kiện vận hành. Nên kiểm tra thường xuyên độ bôi trơn, căn chỉnh và tính nguyên vẹn của vỏ để tránh mài mòn và hư hỏng do nhiệt.
Câu hỏi 4: Động cơ bánh răng hành tinh có tiết kiệm năng lượng hơn động cơ bánh răng xoắn ốc không?
Đ4: Có. Do tiếp xúc lăn và tải trọng phân bố, động cơ bánh răng hành tinh thường có hiệu suất cơ học cao hơn, đặc biệt là trong điều kiện tốc độ cao hoặc hoạt động liên tục.
Câu 5: Động cơ bánh răng xoắn ốc có thể ngăn chặn việc lái xe lùi không?
Câu trả lời 5: Nhiều động cơ bánh răng xoắn ốc có đặc tính tự khóa, giúp ngăn chặn chuyển động lùi, tăng cường độ an toàn trong các ứng dụng nâng và định vị.
Tài liệu tham khảo
- Dudley, D. W., Sổ tay Thiết kế và Kỹ thuật Bánh răng , McGraw-Hill, 2019.
- Smith, J., Hệ thống bánh răng công nghiệp: Lựa chọn, ứng dụng và bảo trì , Báo chí Công nghiệp, 2021.
- Brown, L., Nguyên tắc cơ bản về truyền động cơ học cho tự động hóa , Elsevier, 2020.
