Ưu điểm của động cơ bánh răng xoắn ốc là gì?

Tại sao động cơ giảm tốc xoắn ốc là sự lựa chọn ưu tiên

Cung cấp động cơ bánh răng xoắn ốc hiệu quả vượt trội, vận hành êm hơn và khả năng chịu tải cao hơn so với các lựa chọn thay thế bánh răng thúc đẩy hoặc trục vít. Thiết kế răng góc cạnh của chúng cho phép chia lưới dần dần, giúp phân bổ lực đồng đều hơn và giảm ứng suất cơ học. Đối với các ngành công nghiệp yêu cầu truyền tải điện liên tục, đáng tin cậy — từ hệ thống băng tải đến thiết bị trộn — động cơ bánh răng xoắn ốc luôn hoạt động tốt hơn cả về độ bền và hiệu quả năng lượng.

Về mặt thực tế, động cơ bánh răng xoắn ốc có thể đạt được Hiệu suất truyền động lên tới 98% trên mỗi cấp bánh răng , khiến nó trở thành một trong những lựa chọn tiết kiệm năng lượng nhất hiện có trong công nghệ truyền động công nghiệp.

Ưu điểm chính của động cơ bánh răng xoắn ốc

1. Hiệu suất truyền tải cao

Hình dạng răng xoắn ốc cho phép nhiều răng ăn khớp đồng thời, phân bổ tải trọng trên diện tích tiếp xúc lớn hơn. Điều này dẫn đến xếp hạng hiệu quả thường từ 95% đến 98% từng giai đoạn, giảm lãng phí năng lượng và giảm chi phí vận hành trong thời gian dài. Đối với các cơ sở vận hành động cơ truyền động 24/7, mức tăng hiệu quả này chuyển trực tiếp thành khoản tiết kiệm có thể đo lường được trên hóa đơn tiền điện.

2. Vận hành êm ái và yên tĩnh

Không giống như bánh răng trụ ăn khớp với răng một cách đột ngột, bánh răng xoắn ốc ăn khớp dần dần dọc theo mặt răng. Sự tham gia dần dần này giúp loại bỏ tải trọng tác động và giảm đáng kể độ rung và tiếng ồn. Độ ồn thường thấp hơn 10–15 dB hơn các cách bố trí bánh răng trụ tương đương, vốn rất quan trọng trong chế biến thực phẩm, sản xuất dược phẩm và các môi trường khác nhạy cảm với tiếng ồn và độ rung.

3. Khả năng chịu tải cao

Sự tiếp xúc chồng chéo vốn có của các bánh răng xoắn ốc có nghĩa là tải trọng luôn được chia sẻ trên nhiều răng. Điều này cho phép động cơ bánh răng xoắn ốc xử lý được đầu ra mô-men xoắn từ vài Nm đến hàng chục nghìn Nm , làm cho chúng phù hợp cho các ứng dụng nặng như xử lý vật liệu, máy đùn và máy trộn công nghiệp.

4. Thiết kế nhỏ gọn và mô-đun

Động cơ bánh răng xoắn ốc hiện đại được thiết kế để có kích thước nhỏ gọn. Cấu trúc mô-đun của chúng cho phép các kỹ sư kết hợp các xếp hạng động cơ và tỷ số truyền khác nhau để đáp ứng các yêu cầu ứng dụng cụ thể mà không cần thiết kế hệ thống truyền động tùy chỉnh. Tính linh hoạt này giảm thời gian cài đặt và đơn giản hóa việc lập kế hoạch bảo trì .

5. Tuổi thọ dài và bảo trì thấp

Giảm tải sốc và phân bổ lực đồng đều trong các bộ bánh răng xoắn ốc dẫn đến độ mài mòn của răng và vòng bi bánh răng ít hơn. Với sự bôi trơn thích hợp, động cơ bánh răng xoắn ốc thường đạt được tuổi thọ sử dụng vượt quá 20.000 giờ hoạt động trong các điều kiện định mức, giảm thiểu thời gian ngừng hoạt động ngoài dự kiến và chi phí bảo trì.

Xoắn ốc và các loại động cơ bánh răng khác: So sánh trực tiếp

Hiểu cách so sánh động cơ bánh răng xoắn ốc với các loại phổ biến khác giúp làm rõ lý do tại sao chúng được chỉ định rộng rãi trong các ứng dụng công nghiệp.

Dữ liệu cho thấy rõ ràng rằng động cơ bánh răng xoắn ốc đạt được sự cân bằng tốt nhất giữa hiệu suất, khả năng kiểm soát tiếng ồn và khả năng tải trong hầu hết các trường hợp sử dụng công nghiệp.

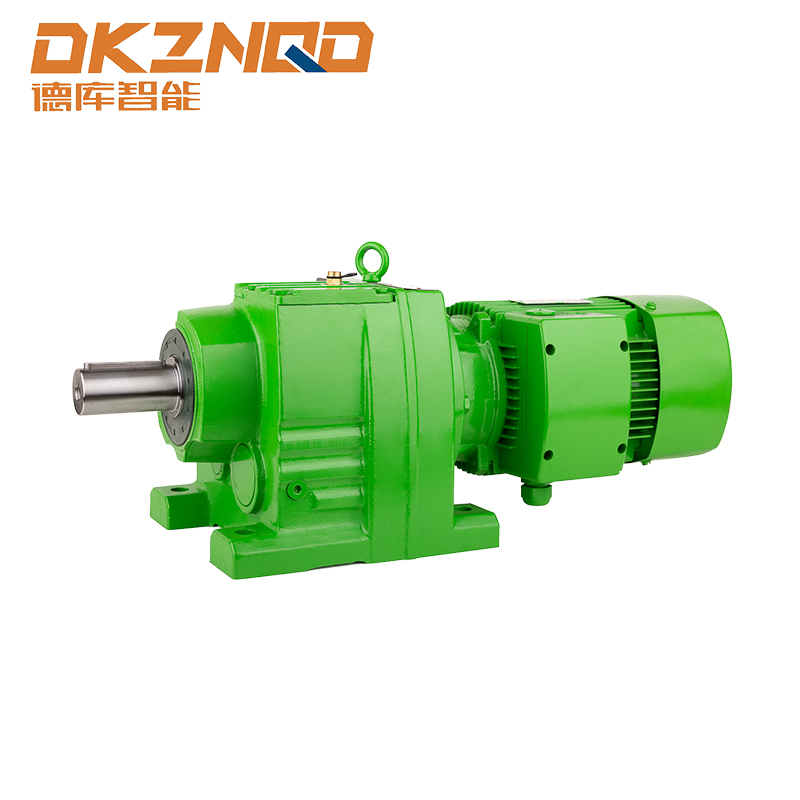

Động cơ giảm tốc xoắn ốc dòng R: Một ví dụ điển hình

các Động cơ giảm tốc xoắn ốc dòng R là cấu hình động cơ bánh răng xoắn ốc nội tuyến được áp dụng rộng rãi để minh họa cho những ưu điểm được mô tả ở trên. Cách bố trí trục đồng trục của nó giúp dễ dàng tích hợp vào bố trí máy móc hiện có mà không cần bộ điều hợp khớp nối phức tạp.

Các đặc điểm chính của thiết kế R Series bao gồm:

• Tỷ số truyền thường từ 1,3:1 đến hơn 289:1 , cung cấp tính linh hoạt giảm tốc độ rộng
• Mài bánh răng có độ chính xác cao giúp giảm tiếng ồn và kéo dài tuổi thọ bánh răng
• Các tùy chọn lắp mô-đun bao gồm các biến thể gắn chân, gắn mặt bích và gắn trục
• Tương thích với khung động cơ tiêu chuẩn IEC và NEMA để dễ dàng ghép nối hoặc thay thế động cơ
• Vỏ kín thích hợp cho môi trường bụi bặm hoặc rửa trôi

Sự kết hợp giữa tính linh hoạt và hiệu suất mạnh mẽ này làm cho Dòng R trở thành giải pháp phù hợp trong các ngành như hậu cần, thực phẩm và đồ uống, đóng gói và xử lý vật liệu.

Kịch bản ứng dụng điển hình

Động cơ bánh răng xoắn ốc được tìm thấy trong nhiều ứng dụng công nghiệp do khả năng thích ứng và tính nhất quán về hiệu suất của chúng:

• Băng tải đai và xích - phân phối mô-men xoắn trơn tru ngăn ngừa trượt đai và giảm mài mòn trên các bộ phận băng tải
• Máy khuấy và máy trộn — mô-men xoắn cao ở tốc độ thấp xử lý các vật liệu nhớt mà không quá nóng
• Máy nén và quạt - hiệu suất cao giúp giảm mức tiêu thụ năng lượng trong các chu kỳ làm việc liên tục
• Máy đóng gói — vận hành êm ái và kiểm soát tốc độ chính xác đáp ứng các yêu cầu về vệ sinh và độ chính xác
• Ổ đĩa bơm - đầu ra trục đáng tin cậy đáp ứng nhu cầu lưu lượng thay đổi
• Hệ thống cẩu và tời - khả năng chịu tải cao với khả năng tăng tốc và giảm tốc mượt mà

Các yếu tố cần xem xét khi lựa chọn động cơ bánh răng xoắn ốc

Việc lựa chọn động cơ giảm tốc xoắn ốc phù hợp đòi hỏi phải đánh giá một số thông số chính để đảm bảo hiệu suất lâu dài, đáng tin cậy:

1. Mô-men xoắn và tốc độ đầu ra cần thiết - xác định tỷ số truyền và công suất động cơ cần thiết
2. Chu kỳ nhiệm vụ - làm việc liên tục yêu cầu mức nhiệt khác với hoạt động không liên tục
3. Yếu tố dịch vụ - các ứng dụng có tải sốc hoặc khởi động thường xuyên cần xếp hạng hệ số dịch vụ cao hơn
4. Cấu hình lắp đặt - hướng trục, lắp chân đế hoặc mặt bích và không gian lắp đặt sẵn có
5. Điều kiện môi trường — Xếp hạng IP để bảo vệ khỏi bụi và độ ẩm, phạm vi nhiệt độ và khả năng tiếp xúc với hóa chất
6. Loại bôi trơn — chất bôi trơn tổng hợp kéo dài khoảng thời gian thay đổi và hỗ trợ phạm vi nhiệt độ rộng hơn

Việc có được các tham số này ngay ở giai đoạn đặc điểm kỹ thuật sẽ ngăn ngừa các lỗi sớm và tránh việc trang bị thêm tốn kém sau này.

Câu hỏi thường gặp

Câu 1: Ưu điểm chính của bánh răng xoắn so với bánh răng trụ là gì?

Các bánh răng xoắn ốc ăn khớp dần dần chứ không phải tất cả cùng một lúc, giúp giảm tiếng ồn, độ rung và tải trọng va đập. Điều này mang lại khả năng vận hành mượt mà hơn và khả năng chịu tải cao hơn cho cùng kích thước hộp số.

Câu 2: Động cơ giảm tốc xoắn ốc hoạt động hiệu quả như thế nào?

Động cơ bánh răng xoắn ốc một giai đoạn thường đạt được Hiệu suất truyền 95–98% . Các thiết bị nhiều giai đoạn thấp hơn một chút nhưng vẫn hiệu quả hơn đáng kể so với các thiết bị thay thế bánh răng trục vít.

Câu hỏi 3: Ký hiệu "Dòng R" có nghĩa là gì?

các R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.

Câu 4: Động cơ bánh răng xoắn ốc có thể được sử dụng trong môi trường chế biến thực phẩm không?

Đúng. Các mẫu có xếp hạng IP phù hợp và chất bôi trơn cấp thực phẩm được thiết kế đặc biệt cho môi trường chế biến thực phẩm, đồ uống và dược phẩm, nơi cần có khả năng vệ sinh và chống rửa trôi.

Câu 5: Động cơ giảm tốc xoắn ốc cần được bảo trì bao lâu một lần?

Trong điều kiện bình thường, nhiệm vụ bảo trì chính là kiểm tra và thay thế chất bôi trơn - thường là mỗi 10.000–20.000 giờ hoạt động tùy thuộc vào loại chất bôi trơn và nhiệt độ hoạt động. Chất bôi trơn tổng hợp cho phép khoảng thời gian dài hơn.

Câu hỏi 6: Có những tỷ số truyền nào cho động cơ bánh răng xoắn ốc dòng R?

Các đơn vị dòng R thường cung cấp tỷ số truyền từ khoảng 1,3:1 tới 289:1 trở lên , tùy thuộc vào số cấp bánh răng và model cụ thể được chọn.

Câu hỏi 7: Động cơ bánh răng xoắn ốc có phù hợp với các ứng dụng dẫn động tốc độ thay đổi (VFD) không?

Đúng. Động cơ bánh răng xoắn ốc hoàn toàn tương thích với các bộ truyền động tần số thay đổi. Việc sử dụng VFD kết hợp với động cơ bánh răng xoắn ốc giúp kiểm soát tốc độ chính xác và có thể cải thiện hơn nữa hiệu quả sử dụng năng lượng trong các điều kiện tải khác nhau.
