Trong lĩnh vực máy móc công nghiệp và tự động hóa, việc truyền tải năng lượng và chuyển động hiệu quả là điều tối quan trọng. Trong số các thành phần khác nhau được thiết kế cho mục đích này, bộ giảm tốc đóng vai trò quan trọng trong việc điều chỉnh tốc độ đầu ra và mô-men xoắn từ động cơ đến mức cần thiết cho một ứng dụng. Một loại đặc biệt đáng chú ý trong danh mục này là bộ giảm tốc rv worm gear. Thiết bị này nổi tiếng với sự kết hợp độc đáo giữa bộ truyền động xích lô và bộ truyền động bánh răng sâu, tạo ra cơ cấu mang lại mô-men xoắn đầu ra cao, khả năng chịu va đập đặc biệt và kích thước nhỏ gọn. Hiểu các nguyên tắc thiết kế, cơ chế vận hành và các ứng dụng phù hợp của hệ thống hộp giảm tốc rv là điều cần thiết cho các kỹ sư và nhà thiết kế đang tìm kiếm hiệu suất và độ tin cậy tối ưu trong các môi trường đòi hỏi khắt khe.
Thuật ngữ “RV” thường là viết tắt của “vectơ quay”, gợi ý về khả năng của bộ giảm tốc trong việc quản lý lực quay một cách hiệu quả. Thiết kế khéo léo tích hợp hai giai đoạn giảm tốc độ riêng biệt. Giai đoạn chính thường bao gồm một bộ bánh răng trục vít, trong khi giai đoạn thứ cấp sử dụng cơ cấu bánh răng tròn. Cách tiếp cận kết hợp này cho phép bộ giảm tốc bánh răng rv khắc phục một số hạn chế vốn có của hộp số giun tiêu chuẩn, chẳng hạn như hiệu suất thấp hơn và khả năng chống sốc hạn chế, trong khi vẫn giữ được các ưu điểm của chúng, như tỷ số giảm tốc cao và độ nén. Kết quả là tạo ra một bộ phận mạnh mẽ và có khả năng hoạt động cao, đóng vai trò là nền tảng trong nhiều hệ thống điều khiển chuyển động chính xác.
Thiết kế và thành phần cơ bản

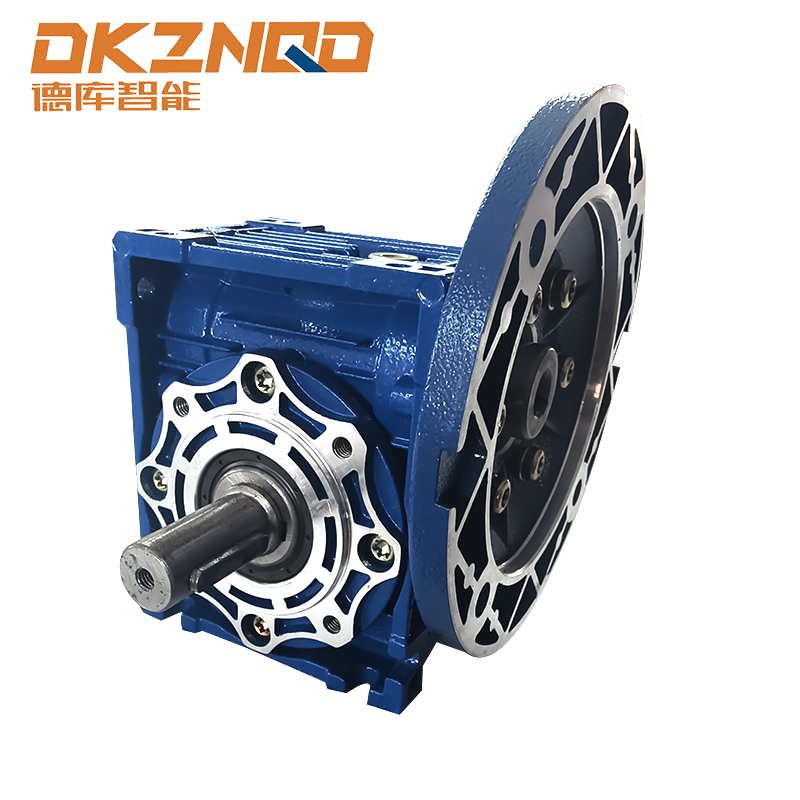

Cấu trúc của hộp giảm tốc trục vít rv phức tạp nhưng trang nhã, được thiết kế để mang lại độ bền và hiệu suất. Cấu trúc của nó có thể được chia thành nhiều thành phần chính hoạt động đồng bộ để đạt được chức năng của nó. Yếu tố chính đầu tiên là giai đoạn đầu vào bánh răng sâu. Nó bao gồm một trục vít, là bộ phận truyền động được kết nối với trục đầu vào và động cơ, và một bánh vít. Khi trục vít quay, các ren của nó ăn khớp với các răng trên bánh vít, làm cho bánh vít quay. Giai đoạn này cung cấp sự giảm tốc độ ban đầu và đáng kể và tăng mô-men xoắn.
Giai đoạn thứ hai và được xác định là cơ chế khử cycloidal. Bộ phận này bao gồm một tập hợp các thành phần bao gồm cam lệch tâm, đĩa xích, chốt vòng và cơ cấu đầu ra. Chuyển động từ bánh vít được truyền tới một cam lệch tâm. Sau đó, cam này dẫn động hai đĩa xích, có hình thùy giống hạt đậu với các lỗ xung quanh chu vi của chúng. Những đĩa này ăn khớp với một vòng các chốt cố định được đặt trong vỏ hộp giảm tốc. Chuyển động của cam lệch tâm làm cho các đĩa xích thực hiện một chuyển động quay dao động phức tạp. Tuy nhiên, do các đĩa bị hạn chế bởi các chốt cố định nên chuyển động của chúng được chuyển thành chuyển động quay chậm, có kiểm soát của trục đầu ra. Quá trình hai giai đoạn này là yếu tố mang lại cho bộ giảm tốc rv worm gear những đặc tính vượt trội của nó.
Một tính năng thiết kế quan trọng là tích hợp ổ trục côn được nạp sẵn sắp xếp. Hệ thống ổ trục này có nhiệm vụ hỗ trợ tải trọng và mômen cao mà bộ giảm tốc phải chịu trong quá trình vận hành. Nó đảm bảo độ cứng của cấu trúc, giảm thiểu độ võng khi chịu tải và góp phần mang lại độ chính xác và tuổi thọ đặc biệt cho vị trí của thiết bị. Hơn nữa, toàn bộ tổ hợp được đặt trong một vỏ cứng, có độ bền cao, thường được đúc từ sắt hoặc nhôm, giúp bảo vệ khỏi các chất gây ô nhiễm và duy trì sự liên kết chính xác của tất cả các bộ phận bên trong. Cấu trúc chắc chắn là lý do chính cho việc sử dụng rộng rãi nó trong các ứng dụng hạng nặng.
Nguyên tắc hoạt động và đặc điểm chính
Hoạt động của bộ giảm tốc bánh răng rv là một bản giao hưởng của độ chính xác cơ học. Nguồn được cấp vào trục đầu vào, làm quay trục vít. Sự ăn khớp giữa trục vít và bánh vít đạt được mức giảm đầu tiên. Bánh vít bây giờ quay chậm hơn dẫn động cam lệch tâm của giai đoạn xycloidal. Chuyển động quay của cam này tạo ra chuyển động lệch tâm cho các đĩa xích. Khi các đĩa này di chuyển, các thùy của chúng sẽ cuộn quanh bên trong các chốt vòng cố định. Đối với mỗi vòng quay hoàn toàn của cam lệch tâm, các đĩa xích chuyển tiến thêm một số vấu bằng hiệu giữa số vấu trên đĩa và số lượng chốt cố định. Hành động này dẫn đến tỷ lệ giảm rất cao trong giai đoạn thứ hai.
Sự kết hợp của hai giai đoạn này cho phép bộ giảm tốc bánh răng rv đạt được tỷ lệ giảm tốc một giai đoạn rất cao, thường dao động từ 30:1 đến hơn 100:1. Đầu ra cuối cùng là một trục quay trơn tru, liên tục với tốc độ giảm đáng kể và mô-men xoắn được khuếch đại đáng kể. Một trong những ưu điểm nổi bật nhất của thiết kế này là nó khả năng chống sốc đặc biệt . Diện tích tiếp xúc lớn giữa các thùy đĩa xích và các chốt vòng, cùng với độ bền của các bộ phận, cho phép bộ giảm tốc hấp thụ và chịu được tải trọng va đập đột ngột, cường độ cao có thể làm hỏng hoặc phá hủy các loại hộp số khác.
Một đặc điểm xác định khác là nó độ cứng xoắn cao và phản ứng ngược tối thiểu . Độ cứng xoắn đề cập đến khả năng chống xoắn của bộ giảm tốc khi chịu tải, điều này rất quan trọng để duy trì độ chính xác trong hệ thống định vị. Thiết kế vốn có của cơ cấu cycloidal, với nhiều điểm tiếp xúc, đảm bảo rằng có rất ít chuyển động tự do hoặc “chơi” giữa trục đầu vào và trục đầu ra. Độ phản ứng ngược thấp này rất quan trọng đối với các ứng dụng yêu cầu chuyển động lặp lại và chính xác, chẳng hạn như trong cánh tay robot hoặc máy CNC. Ngoài ra, trong khi bộ giảm tốc bánh răng trục vít tiêu chuẩn được biết đến với hiệu suất thấp hơn, thì việc kết hợp tác động lăn trong giai đoạn cycloidal sẽ cải thiện hiệu suất tổng thể của bộ giảm tốc bánh răng trục vít rv, khiến nó trở thành lựa chọn tiết kiệm năng lượng hơn để hoạt động liên tục.
Ưu điểm và hạn chế trong ứng dụng
Thiết kế độc đáo của bộ giảm tốc bánh răng rv mang lại một loạt ưu điểm riêng biệt giúp nó phù hợp với nhiều nhiệm vụ công nghiệp đòi hỏi khắt khe. Lợi ích nổi tiếng nhất của nó là khả năng vượt trội trong việc xử lý tải trọng sốc cao. Điều này làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng như thiết bị xử lý vật liệu, máy nghiền hoặc máy xây dựng, nơi thường xảy ra những thay đổi tải đột ngột và nghiêm trọng. Độ bền của các bộ phận bên trong đảm bảo hoạt động đáng tin cậy và tuổi thọ lâu dài ngay cả trong những điều kiện khắc nghiệt này.
Hơn nữa, nó thiết kế nhỏ gọn và tiết kiệm không gian là một lợi thế lớn. Mặc dù có mật độ công suất và công suất mô-men xoắn cao, bộ giảm tốc rv worm thường có diện tích nhỏ hơn so với các loại hộp giảm tốc khác mang lại hiệu suất tương tự. Sự nhỏ gọn này là vô giá trong thiết kế máy móc hiện đại, nơi không gian thường bị hạn chế. Độ cứng xoắn cao và độ phản ứng ngược thấp, như đã đề cập trước đây, khiến nó trở thành lựa chọn hàng đầu cho các ứng dụng chính xác. Điều này bao gồm việc sử dụng rộng rãi nó trong các robot công nghiệp, nơi nó thường được tìm thấy ở các khớp đế, cánh tay và vai, mang lại sức mạnh để mang tải trọng nặng và độ chính xác để định vị chúng một cách chính xác.
Tuy nhiên, giống như bất kỳ thành phần kỹ thuật nào, nó không phải không có những hạn chế. Việc xem xét chính là chi phí. Quy trình sản xuất bộ giảm tốc bánh răng rv rất phức tạp, đòi hỏi gia công và lắp ráp có độ chính xác cao. Do đó, các bộ phận này thường đắt hơn hộp số trục vít tiêu chuẩn hoặc hộp giảm tốc xoắn ốc. Khoản đầu tư ban đầu cao hơn này phải được chứng minh bằng các yêu cầu của ứng dụng về hiệu suất, độ bền và độ chính xác. Một điểm cần cân nhắc khác là, mặc dù hiệu suất được cải thiện so với bộ truyền động giun thuần túy, hiệu suất của nó vẫn có thể thấp hơn hiệu suất của bộ giảm tốc hành tinh trong một số phạm vi hoạt động. Do đó, đối với các ứng dụng chạy liên tục trong đó mức tiêu thụ năng lượng là mối quan tâm hàng đầu thì yếu tố này phải được cân nhắc với các lợi ích khác của nó.
Bảng sau đây tóm tắt những ưu điểm và cân nhắc chính:
| Lợi thế | Mô tả |
|---|---|
| Khả năng chịu sốc cao | Khả năng hấp thụ và chịu được lực tác động đột ngột mà không bị hỏng. |
| Mật độ mô-men xoắn cao | Cung cấp mức mô-men xoắn cao so với kích thước và trọng lượng vật lý của nó. |
| Phản ứng dữ dội thấp | Cung cấp độ chính xác và độ lặp lại vị trí cao, cần thiết cho tự động hóa chính xác. |
| Độ cứng cao | Duy trì sự liên kết và giảm thiểu độ lệch dưới tải nặng, đảm bảo hiệu suất ổn định. |
| Cân nhắc | Mô tả |
| Chi phí cao hơn | Sản xuất phức tạp dẫn đến đầu tư ban đầu cao hơn so với các loại hộp giảm tốc đơn giản hơn. |
| Hiệu quả | Mặc dù được cải tiến so với bộ truyền động sâu, nhưng hiệu suất có thể không bằng hiệu suất của một số loại thiết bị khác trong mọi tình huống. |
Các ứng dụng và sử dụng công nghiệp phổ biến
Bản chất mạnh mẽ và chính xác của bộ giảm tốc bánh răng rv đảm bảo sự hiện diện của nó trong nhiều ngành công nghiệp. Ứng dụng của nó được quyết định bởi nhu cầu truyền tải điện đáng tin cậy trong những điều kiện đầy thách thức. Trong lĩnh vực robot, nó hầu như không thể thiếu. Khớp nối robot có khớp nối phụ thuộc nhiều vào các bộ giảm tốc này để cung cấp mô-men xoắn cần thiết cho chuyển động đồng thời đảm bảo độ chính xác và độ cứng cần thiết để định vị chính xác các dụng cụ và phôi. Từ dây chuyền lắp ráp ô tô đến vị trí lắp đặt linh kiện điện tử, bộ giảm tốc trục vít rv cho phép chuyển động mượt mà và mạnh mẽ, đặc trưng của tự động hóa hiện đại.
Một lĩnh vực sử dụng quan trọng khác là thiết bị xử lý vật liệu. Hệ thống băng tải, dù là trong xử lý hành lý tại sân bay, trung tâm phân phối kho hàng hay hoạt động khai thác mỏ, thường sử dụng các bộ giảm tốc này để dẫn động con lăn hoặc dây đai. Khả năng chịu tải va đập của chúng rất quan trọng để xử lý việc khởi động, dừng và tác động đột ngột của hàng hóa nặng. Tương tự, chúng được tìm thấy ở máy móc nâng và nâng chẳng hạn như cần cẩu và tời, trong đó mô-men xoắn đầu ra cao và độ an toàn vốn có của chúng—bộ truyền động giun thường tự khóa và ngăn cản việc lái ngược—cung cấp cả năng lượng và độ an toàn khi xử lý các tải treo.
Các ngành công nghiệp thực phẩm và đồ uống, dược phẩm và bao bì cũng sử dụng các bộ giảm tốc này trong các máy móc như máy chiết rót, máy xếp pallet và hệ thống ghi nhãn. Trong các cài đặt này, ngoài hiệu suất, độ tin cậy và vệ sinh là rất quan trọng. Nhiều bộ giảm tốc bánh răng rv có sẵn với vỏ và lớp phủ kín chống ăn mòn và có thể chịu được các quy trình tẩy rửa, khiến chúng phù hợp với môi trường sạch sẽ và vô trùng. Các ứng dụng phổ biến khác bao gồm thiết bị xây dựng (ví dụ: máy trộn bê tông, vòng xoay máy xúc), máy công cụ để lập bảng chỉ số và bất kỳ tình huống nào cần có mô-men xoắn cao, đầu ra tốc độ thấp từ một nguồn nhỏ gọn và mạnh mẽ.
Tiêu chí lựa chọn và hướng dẫn bảo trì
Việc chọn bộ giảm tốc bánh răng rv thích hợp cho một ứng dụng cụ thể đòi hỏi phải phân tích cẩn thận một số thông số vận hành. Yếu tố cơ bản là cần thiết mô-men xoắn đầu ra và tốc độ vận hành . Bộ giảm tốc phải có kích thước để xử lý mô-men xoắn cực đại của ứng dụng, bao gồm mọi tải trọng sốc dự kiến mà không vượt quá công suất định mức của nó. Hơn nữa, tỷ lệ giảm phải được chọn để đạt được tốc độ đầu ra mong muốn từ tốc độ động cơ đầu vào có sẵn. Các yếu tố quan trọng khác bao gồm loại và cường độ của tải trọng bên ngoài, chẳng hạn như tải trọng hướng tâm, tải trọng hướng trục và tải trọng mô men, tác động lên trục đầu ra. Các lực này được hỗ trợ bởi các vòng bi đầu ra và việc vượt quá định mức của chúng có thể dẫn đến hỏng hóc sớm.
Môi trường hoạt động là một tiêu chí lựa chọn quan trọng khác. Các yếu tố như nhiệt độ môi trường xung quanh, sự hiện diện của bụi, độ ẩm hoặc hóa chất ăn mòn sẽ quyết định nhu cầu về các vòng đệm cụ thể, xử lý bề mặt hoặc chất bôi trơn đặc biệt. Ví dụ, các ứng dụng ở nhiệt độ khắc nghiệt đòi hỏi chất bôi trơn có độ nhớt và độ ổn định nhiệt thích hợp. Tuổi thọ sử dụng và chu kỳ hoạt động mong muốn (hoạt động liên tục so với hoạt động không liên tục) cũng sẽ ảnh hưởng đến quá trình lựa chọn, đảm bảo bộ giảm tốc đáp ứng được kỳ vọng về độ tin cậy.
Sau khi lắp đặt, bảo trì thích hợp là chìa khóa để tối đa hóa tuổi thọ sử dụng và hiệu suất của bộ giảm tốc bánh răng rv. Nhiệm vụ bảo trì quan trọng nhất là quản lý bôi trơn thường xuyên . Phải sử dụng đúng loại và số lượng chất bôi trơn và phải thay dầu theo định kỳ do nhà sản xuất khuyến nghị, tùy theo điều kiện vận hành. Việc kiểm tra định kỳ xem có rò rỉ dầu và nhiễm bẩn hay không cũng rất cần thiết. Ngoài ra, điều quan trọng là phải thường xuyên kiểm tra tiếng ồn hoặc độ rung bất thường, đây có thể là dấu hiệu ban đầu về độ lệch, độ mòn ổ trục hoặc các vấn đề bên trong khác. Đảm bảo rằng tất cả các bu lông lắp đều an toàn và thiết bị không phải chịu tải vượt quá thông số kỹ thuật của nó sẽ góp phần vận hành lâu dài, không gặp sự cố. Mặc dù các bộ giảm tốc này được thiết kế để đảm bảo độ bền nhưng việc bỏ qua việc bảo trì cơ bản có thể tránh được thời gian ngừng hoạt động và sửa chữa tốn kém.
Tóm lại, bộ giảm tốc bánh răng rv được coi là đỉnh cao của thiết kế truyền lực, kết hợp một cách thuần thục các ưu điểm của bánh răng trục vít và bánh răng xích. Các tính năng nổi bật của nó—công suất mô-men xoắn cao, khả năng phục hồi đặc biệt trước tải va đập, kích thước nhỏ gọn và phản ứng ngược tối thiểu—làm cho nó trở thành một giải pháp thiết kế cho các ứng dụng công nghiệp đầy thách thức nhất. Từ các khớp nối chính xác của rô-bốt hàn đến khả năng truyền động mạnh mẽ của băng tải di chuyển hàng tấn vật liệu, vai trò của nó rất quan trọng. Mặc dù chi phí ban đầu và đặc tính hiệu quả cụ thể của nó có thể không khiến nó trở thành lựa chọn phổ biến cho mọi tình huống, nhưng lợi ích về hiệu suất của nó khi ứng dụng phù hợp là không thể phủ nhận. Hiểu các nguyên tắc của nó và ứng dụng phù hợp là điều cơ bản đối với các kỹ sư muốn chế tạo máy móc không chỉ mạnh mẽ và hiệu quả mà còn mạnh mẽ và đáng tin cậy.
