Điều gì làm cho động cơ giảm tốc dòng F phù hợp cho các ứng dụng công nghiệp nặng?

Trong thế giới đòi hỏi khắt khe của máy móc công nghiệp, việc lựa chọn hệ thống truyền tải điện là một quyết định quan trọng ảnh hưởng trực tiếp đến năng suất, chi phí vận hành và độ tin cậy lâu dài. Trong số các tùy chọn khác nhau có sẵn, Động cơ bánh răng xoắn ốc trục song song dòng f đã tự khẳng định mình là giải pháp hàng đầu cho các ứng dụng hạng nặng. Danh tiếng của nó không được xây dựng dựa trên các tuyên bố tiếp thị mà dựa trên nền tảng của các nguyên tắc kỹ thuật mạnh mẽ và triết lý thiết kế ưu tiên độ bền trong điều kiện khắc nghiệt.

Nguyên lý thiết kế cơ bản của động cơ bánh răng xoắn ốc trục song song dòng F

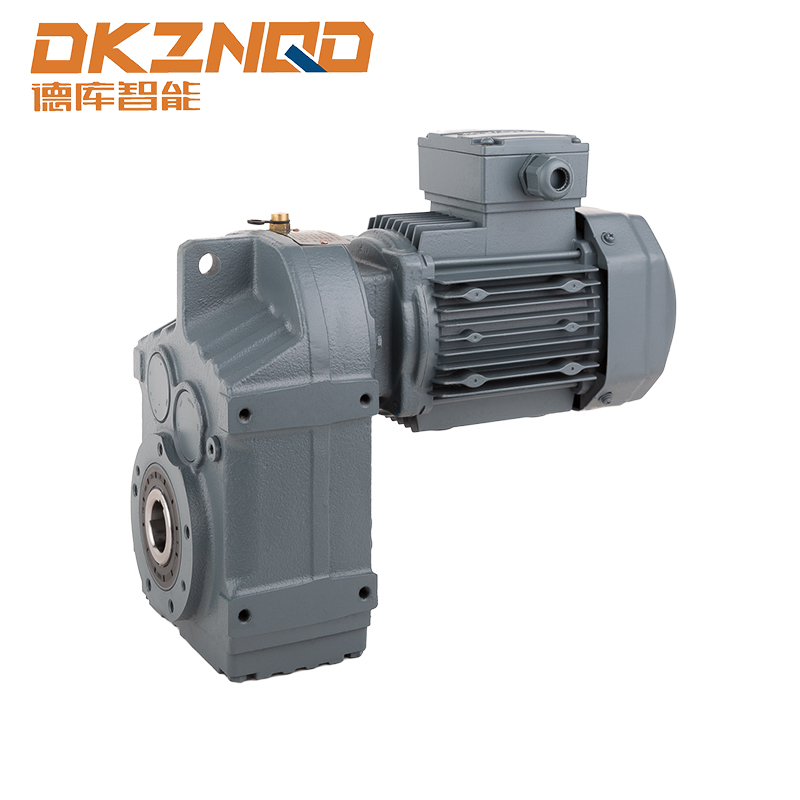

Cốt lõi khả năng của bất kỳ động cơ hộp số nào đều nằm ở thiết kế cơ bản của nó. các Động cơ bánh răng xoắn ốc trục song song dòng f được đặc trưng bởi cấu hình trong đó trục đầu vào và đầu ra được đặt song song với nhau. Sự sắp xếp này vốn đã có hiệu quả trong việc truyền tải điện năng. Thuật ngữ “xoắn ốc” dùng để chỉ hình dạng cụ thể của bánh răng trong các giai đoạn giảm tốc. Không giống như bánh răng trụ có răng cắt thẳng và song song với trục của bánh răng, bánh răng xoắn được cắt một góc, tạo thành một đoạn xoắn. Sự khác biệt đơn giản nhưng sâu sắc này trong thiết kế răng là nguồn gốc của nhiều lợi thế về hiệu suất rất quan trọng đối với hoạt động ở cường độ cao.

Thiết kế xoắn ốc tạo điều kiện thuận lợi cho quá trình ăn khớp dần dần giữa các răng ăn khớp. Khi hai bánh răng tiếp xúc nhau, cạnh đầu của răng bắt đầu tiếp xúc trước khi ăn khớp toàn bộ chiều rộng của răng. Điều này dẫn đến sự chuyển tải trơn tru, liên tục từ răng này sang răng khác. Phương pháp vận hành này hoàn toàn trái ngược với sự tiếp xúc đơn tuyến đột ngột của bánh răng trụ. Ý nghĩa của việc sử dụng ở cường độ cao là rất đáng kể: giảm tải sốc , ít rung hơn và vận hành êm ái và êm ái hơn rất nhiều ngay cả trong điều kiện mô-men xoắn cao. Sự ăn khớp có kiểm soát này giúp giảm thiểu sự tập trung ứng suất cao nhất trên các răng bánh răng, đây là yếu tố chính giúp kéo dài tuổi thọ của thiết bị và giảm sự mài mòn sớm.

Hơn nữa, việc bố trí trục song song cho phép thực hiện nhiều giai đoạn giảm tốc trong một vỏ nhỏ gọn. Mỗi giai đoạn đều góp phần Động cơ bánh răng xoắn ốc trục song song dòng f khả năng đạt được tỷ lệ giảm cao trong khi vẫn duy trì mức hiệu quả cao. Tính mô-đun của thiết kế này cũng cho phép kết hợp nhiều mô-men xoắn và tốc độ đầu ra, khiến nó trở thành một nền tảng linh hoạt có thể được thiết kế để phù hợp với nhiều yêu cầu công nghiệp mà không cần thiết kế lại hoàn toàn cho từng ứng dụng.

Kỹ thuật cho độ bền: Tính năng chắc chắn và bền bỉ

Các ứng dụng nặng là không thể tha thứ. Chúng liên quan đến tải trọng hướng tâm và hướng trục cao , hoạt động liên tục, tiếp xúc với chất gây ô nhiễm và các điều kiện quá tải tiềm ẩn. các Động cơ bánh răng xoắn ốc trục song song dòng f được thiết kế từ đầu để chống lại những thách thức này thông qua sự kết hợp của vật liệu cao cấp, sản xuất chính xác và các tính năng bảo vệ.

Bộ bánh răng, trái tim của thiết bị, thường được sản xuất từ ​​​​thép hợp kim cứng. Những vật liệu này được lựa chọn vì độ bền đặc biệt và khả năng chống mài mòn. Răng thường được gia công chính xác bằng cách sử dụng các quy trình như mài và tạo hình, sau đó xử lý nhiệt để đạt được bề mặt cứng, bền, có thể chống rỗ và mài mòn, đồng thời giữ lại lõi cứng để hấp thụ tải trọng va đập và ngăn ngừa gãy răng. Độ chính xác của việc cắt bánh răng đảm bảo hình dạng răng và chì tối ưu, điều này rất cần thiết để duy trì tính nhất quán phản ứng dữ dội mức và đảm bảo phân bổ tải trọng đều trên toàn bộ chiều rộng bề mặt của bánh răng. Sự chú ý đến từng chi tiết trong sản xuất này trực tiếp chuyển thành tuổi thọ hoạt động kéo dài và hiệu suất nhất quán.

Vỏ hoặc vỏ hộp số là một thành phần quan trọng khác. Nó thường được đúc từ sắt hoặc nhôm cao cấp. Vỏ sắt đặc biệt có giá trị trong môi trường làm việc nặng vì độ cứng và đặc tính giảm chấn đặc biệt của chúng. Một vỏ cứng là không thể thương lượng được vì nó ngăn ngừa sự biến dạng dưới tải trọng cao. Bất kỳ sự uốn cong nào trong vỏ đều có thể làm lệch các bánh răng và vòng bi, dẫn đến ứng suất tập trung, tăng độ mài mòn, tiếng ồn và cuối cùng là hỏng hóc nghiêm trọng. Cấu trúc vững chắc của Động cơ bánh răng xoắn ốc trục song song dòng f vỏ đảm bảo rằng các bộ phận bên trong được căn chỉnh chính xác vẫn ở đúng vị trí trong suốt chu kỳ làm việc, đảm bảo hiệu suất đáng tin cậy.

Niêm phong là tuyến phòng thủ đầu tiên chống lại môi trường. Con dấu dầu hạng nặng và hệ thống niêm phong mê cung được sử dụng tại các lối ra của trục để ngăn chặn sự xâm nhập của bụi, hơi ẩm và các chất gây ô nhiễm trong không khí khác, đồng thời giữ lại dầu bôi trơn quan trọng trong hộp số. Trong những môi trường khắc nghiệt hơn, thường có sẵn các tùy chọn niêm phong bổ sung. Tính toàn vẹn của các vòng đệm này là tối quan trọng để duy trì môi trường bên trong sạch sẽ và được bôi trơn tốt, điều này rất cần thiết để đạt được tuổi thọ sử dụng theo thiết kế của các bánh răng và vòng bi.

Hiệu suất dưới tải: Cung cấp sức mạnh, mô-men xoắn và hiệu quả

Thước đo cuối cùng về sự phù hợp của động cơ hộp số đối với công việc nặng nhọc là hiệu suất của nó khi kết nối với tải. các Động cơ bánh răng xoắn ốc trục song song dòng f vượt trội trong việc cung cấp cao mô-men xoắn đầu ra đáng chú ý hiệu suất cơ học .

Thiết kế bánh răng xoắn ốc về bản chất hiệu quả hơn các loại bánh răng thay thế như bánh răng trục vít. Trong khi bánh răng trục vít có thể thấy hiệu suất giảm đáng kể ở tỷ lệ giảm cao hơn, thường giảm xuống dưới 60%, thì Động cơ bánh răng xoắn ốc trục song song dòng f thường duy trì xếp hạng hiệu quả từ 95% đến 98% cho mỗi giai đoạn giảm. Điều này có tác động trực tiếp và đáng kể đến chi phí hoạt động. Hiệu suất cao hơn có nghĩa là ít lãng phí năng lượng dưới dạng nhiệt hơn, giảm công suất đầu vào cần thiết cho một đầu ra nhất định. Đối với một cơ sở vận hành hàng chục hoặc hàng trăm động cơ, việc tiết kiệm năng lượng tích lũy này thể hiện mức giảm đáng kể về chi phí và mức tiêu thụ điện cũng như lượng khí thải carbon thấp hơn. Việc giảm sinh nhiệt cũng góp phần nâng cao độ tin cậy vì nó làm giảm ứng suất nhiệt lên chất bôi trơn và các bộ phận bên trong, cho phép nhiệt độ vận hành cho phép cao hơn hoặc thời gian chạy liên tục dài hơn.

Công suất mô-men xoắn là một đặc điểm xác định. Sự kết hợp của các bánh răng có đường kính lớn, chiều rộng mặt rộng và vật liệu có độ bền cao cho phép Động cơ bánh răng xoắn ốc trục song song dòng f để truyền mức mô-men xoắn rất cao. Điều này khiến nó trở nên lý tưởng cho các ứng dụng cần lực lớn để di chuyển tải nặng, chẳng hạn như băng tải lớn, máy trộn, máy nghiền và thiết bị nâng. Khả năng xử lý tải trọng cao và tải thời điểm được tăng cường hơn nữa nhờ sử dụng vòng bi lớn, công suất lớn ở trục đầu ra. Những vòng bi này được lựa chọn và định vị cụ thể để hấp thụ lực tác dụng bởi ròng rọc, đĩa xích hoặc bánh răng gắn vào trục đầu ra, ngăn ngừa hỏng vòng bi sớm và đảm bảo chuyển động quay trơn tru, đáng tin cậy.

Sự vận hành trơn tru nhờ sự ăn khớp của bánh răng xoắn ốc cũng góp phần mang lại hiệu suất khi chịu tải. Giảm độ rung không chỉ đơn thuần là một tính năng tiện nghi; nó là một chỉ số hiệu suất quan trọng. Rung động quá mức có thể dẫn đến hiện tượng mỏi ở chính động cơ hộp số và trong máy móc được kết nối. Nó có thể làm lỏng các ốc vít, gây lệch trục và làm tăng tốc độ mài mòn của các bộ phận. Hoạt động êm ái và êm ái vốn có của động cơ hộp số xoắn ốc đảm bảo rằng năng lượng được truyền đi một cách nhất quán, được kiểm soát và bảo vệ toàn bộ hệ thống truyền động.

Tính linh hoạt của ứng dụng và tiềm năng tùy biến

Một thế mạnh then chốt của Động cơ bánh răng xoắn ốc trục song song dòng f là khả năng thích ứng của nó. Các ngành công nghiệp nặng không có tính nguyên khối; yêu cầu thay đổi đáng kể từ ứng dụng này sang ứng dụng khác. Bản chất mô-đun và có thể cấu hình của nền tảng động cơ hộp số này cho phép nó được điều chỉnh để đáp ứng chính xác những nhu cầu cụ thể này.

Phạm vi có sẵn gắn chân , gắn mặt bích và gắn trục phiên bản cung cấp cho các kỹ sư nhiều tùy chọn để tích hợp vào các khung và cấu trúc máy móc hiện có. Tính linh hoạt này giúp đơn giản hóa quá trình thiết kế và cài đặt. Hơn nữa, khả năng lựa chọn từ một loạt các tỷ lệ giảm cho phép tinh chỉnh tốc độ đầu ra và mô-men xoắn để phù hợp với yêu cầu chính xác của ứng dụng, cho dù nó cần mô-men xoắn cao ở tốc độ thấp hay đầu ra nhanh hơn với ít mô-men xoắn hơn.

các Động cơ bánh răng xoắn ốc trục song song dòng f cũng được thiết kế để kết hợp với nhiều loại động cơ chính. Mặc dù thường được kết hợp với động cơ cảm ứng AC hiệu suất cao nhưng nó cũng có thể được tích hợp với động cơ phanh cho các ứng dụng yêu cầu dừng ngay lập tức và giữ tải, ổ tần số thay đổi để kiểm soát tốc độ chính xác và thậm chí với động cơ thủy lực để sử dụng trong môi trường dễ cháy nổ hoặc những nơi cần độ bền cực cao. Khả năng tương tác này làm cho nó trở thành một thành phần nền tảng trong các hệ thống công nghiệp phức tạp.

Các tùy chọn tùy chỉnh thường mở rộng đến các phương pháp xử lý bề mặt đặc biệt hoặc lớp phủ cho môi trường ăn mòn, sơn đặc biệt để nhận dạng an toàn trực quan, chất bôi trơn cụ thể cho hoạt động ở nhiệt độ cực cao hoặc nhiệt độ thấp và bổ sung các thành phần phụ trợ như người giữ backstop để tránh quay ngược lại trên băng tải nghiêng, hoặc gắn kết bộ mã hóa để có phản hồi về vị trí và tốc độ. Khả năng tùy chỉnh này đảm bảo rằng Động cơ bánh răng xoắn ốc trục song song dòng f không phải là một sự thỏa hiệp sẵn có mà là một giải pháp được thiết kế chính xác cho những nhiệm vụ công nghiệp đầy thách thức nhất.

các Critical Role of Proper Selection and Maintenance

Ngay cả thành phần được thiết kế mạnh mẽ nhất cũng sẽ hoạt động kém nếu được lựa chọn không chính xác hoặc được bảo trì kém. Sự phù hợp của Động cơ bánh răng xoắn ốc trục song song dòng f đối với một ứng dụng hạng nặng phụ thuộc vào một quy trình lựa chọn thích hợp có tính đến tất cả các thông số vận hành.

Yếu tố dịch vụ là một khái niệm quan trọng. Nó là một hệ số nhân áp dụng cho mô-men xoắn cần thiết được tính toán để tính đến mức độ nghiêm trọng của ứng dụng. Các ứng dụng có tải va đập nặng, khởi động/dừng thường xuyên hoặc nhiệt độ môi trường cao đòi hỏi động cơ hộp số được chọn với hệ số phục vụ cao hơn để đảm bảo nó có đủ khả năng dự trữ để xử lý các ứng suất này mà không bị mài mòn sớm. Đánh giá thấp yếu tố dịch vụ là nguyên nhân phổ biến dẫn đến thất bại.

Đúng bôi trơn là huyết mạch của bất kỳ hộp số nào. Loại, độ nhớt và lượng dầu chính xác được nhà sản xuất chỉ định dựa trên kích thước của động cơ hộp số, tỷ lệ giảm tốc, tốc độ vận hành và nhiệt độ môi trường. Tuân thủ khuyến nghị bôi trơn intervals là không thể thương lượng cho hoạt động hạng nặng. Theo thời gian, chất bôi trơn bị thoái hóa, mất đi đặc tính bảo vệ và tạo điều kiện cho kim loại tiếp xúc với kim loại. Các chất gây ô nhiễm như hạt mài mòn kim loại và độ ẩm cũng có thể tích tụ, làm tăng tốc độ mài mòn. Một lịch trình bảo trì phòng ngừa có kỷ luật bao gồm phân tích và thay dầu là điều cần thiết để tối đa hóa tuổi thọ hoạt động của thiết bị.

Cuối cùng, đảm bảo đúng cài đặt và căn chỉnh là điều tối quan trọng. Động cơ giảm tốc phải được gắn trên nền phẳng, cứng để tránh làm biến dạng vỏ. Các khớp nối, ròng rọc hoặc đĩa xích nối với trục phải được căn chỉnh trong phạm vi dung sai quy định. Việc căn chỉnh sai gây ra rung động quá mức và tạo ra lực hướng tâm ngoài ý muốn lên trục và vòng bi, dẫn đến hư hỏng vòng đệm sớm, hư hỏng vòng bi và thậm chí là gãy trục. Dành thời gian để cài đặt Động cơ bánh răng xoắn ốc trục song song dòng f bảo vệ chính xác khoản đầu tư và đảm bảo nó sẽ hoạt động như được thiết kế trong thời gian sử dụng dự kiến.
