Tại sao lựa chọn động cơ bánh răng xoắn ốc quyết định hiệu quả truyền động lâu dài
Một dây chuyền sản xuất hiếm khi bị trục trặc chỉ vì động cơ. Thông thường, điểm yếu nằm ở điểm tiếp xúc giữa trục động cơ và hộp số, nơi phản ứng dữ dội, sai lệch hoặc tỷ lệ giảm kích thước quá nhỏ sẽ lặng lẽ ăn vào thông lượng. Động cơ bánh răng xoắn ốc giải quyết vấn đề này bằng cách kết hợp động cơ chính và giai đoạn giảm tốc thành một bộ phận duy nhất, giúp loại bỏ một điểm khớp nối và một nguồn sai số căn chỉnh so với cách bố trí động cơ và hộp số riêng biệt.
Bản thân dạng răng xoắn ốc là lý do khiến các thiết bị này chạy êm hơn và truyền tải nhiều hơn trên mỗi đơn vị thể tích so với thiết kế trụ thẳng. Do các răng ăn khớp theo một góc chứ không phải dọc theo một đường thẳng nên sự tiếp xúc diễn ra từ từ và phân bổ trên một đường dài hơn, giúp phân tán tải trọng và giảm tiếng ồn va chạm liên quan đến việc đi vào và ra khỏi răng. Bài viết này nghiên cứu lý do cơ học đằng sau mức tăng hiệu quả đó, phản ứng ngược và vị trí lắp đặt ảnh hưởng như thế nào đến hiệu suất trong thế giới thực và cách kết hợp một động cơ bánh răng xoắn ốc dòng r , một Động cơ bánh răng xoắn ốc dòng f , hoặc một động cơ bánh răng xoắn ốc dòng k đến một ứng dụng cụ thể hơn là một danh mục chung.
Việc đưa ra lựa chọn này đúng quan trọng hơn trên dây chuyền đang chạy so với trên giấy, bởi vì một động cơ hộp số có khả năng xử lý tải về mặt kỹ thuật nhưng không phù hợp với hình dạng lắp đặt hoặc chu kỳ hoạt động sẽ vẫn tốn nhiều năng lượng và bảo trì hơn trong thời gian sử dụng nhiều năm so với một động cơ được chỉ định chính xác được mua với giá trả trước cao hơn một chút. Các phần bên dưới được sắp xếp xung quanh các quyết định thực sự thay đổi kết quả tại hiện trường, bắt đầu từ chính hình dạng răng và chuyển sang lắp đặt, bôi trơn và dung sai sản xuất.
Góc răng bánh răng xoắn ốc thay đổi khả năng truyền lực như thế nào
Ở bánh răng trụ thẳng, toàn bộ chiều rộng của răng tiếp xúc đồng thời với răng đối ứng của nó. Sự ăn khớp tức thì đó tạo ra một xung lực cơ học sắc nét mỗi khi một cặp răng mới đi vào lưới, đây là nguồn gốc chính gây ra tiếng kêu liên quan đến các thiết kế hộp số cũ hơn. Một bánh răng xoắn ốc cắt các răng theo một góc với trục quay, do đó tiếp xúc bắt đầu ở một cạnh của răng và lăn dần dần theo chiều rộng bề mặt khi bánh răng quay.
Sự tham gia tiến bộ này có ba tác động có thể đo lường được đối với hệ thống truyền động động cơ bánh răng:
- Tải trọng được chia sẻ trên nhiều cặp răng tại bất kỳ thời điểm nào, điều này làm giảm ứng suất cực đại lên từng răng và kéo dài tuổi thọ sử dụng khi chịu tải lặp đi lặp lại.
- Việc tạo ra tiếng ồn giảm đáng kể, thường là vài decibel so với thiết kế trụ tương đương chạy cùng tải, vì không có tác động răng-to-răng đột ngột.
- Độ mượt khi chạy được cải thiện ở tốc độ đầu vào cao hơn, điều này quan trọng đối với các ứng dụng trong đó động cơ hoạt động ở gần tốc độ RPM định mức trong thời gian dài.
Sự đánh đổi là lực đẩy dọc trục. Do các răng được cắt theo một góc nên việc chia lưới sẽ tạo ra một lực dọc theo trục bên cạnh các lực hướng tâm và tiếp tuyến có trong bánh răng trụ. Vỏ động cơ bánh răng xoắn ốc giải thích điều này với các vòng bi lực đẩy có kích thước phù hợp với góc xoắn cụ thể được sử dụng, đó là một lý do khiến vỏ hộp số không thể hoán đổi đơn giản giữa các loạt mà không kiểm tra định mức vòng bi.
Thiết kế sê-ri phù hợp với hồ sơ tải ứng dụng
Các nhà sản xuất sắp xếp các dòng sản phẩm động cơ bánh răng xoắn ốc thành chuỗi vì hình dạng vỏ đơn lẻ không thể đáp ứng hiệu quả toàn bộ phạm vi từ truyền động băng tải nhẹ đến tải trộn hoặc nghiền nặng. Mỗi chuỗi thường nhắm đến một dải mô-men xoắn, kiểu lắp đặt và một tập hợp các bước tỷ lệ, do đó việc chọn chính xác bắt đầu từ chu kỳ hoạt động thay vì trang danh mục. Câu hỏi hữu ích khi bắt đầu không phải là dòng sản phẩm nào trông có vẻ hiệu quả nhất trên giấy mà là cách sắp xếp trục mà thiết bị xung quanh đã chỉ ra, vì việc trang bị thêm khung để chấp nhận hướng trục khác thường đắt hơn nhiều so với việc trả nhiều hơn một chút cho vỏ được cấu hình chính xác ngay từ đầu.

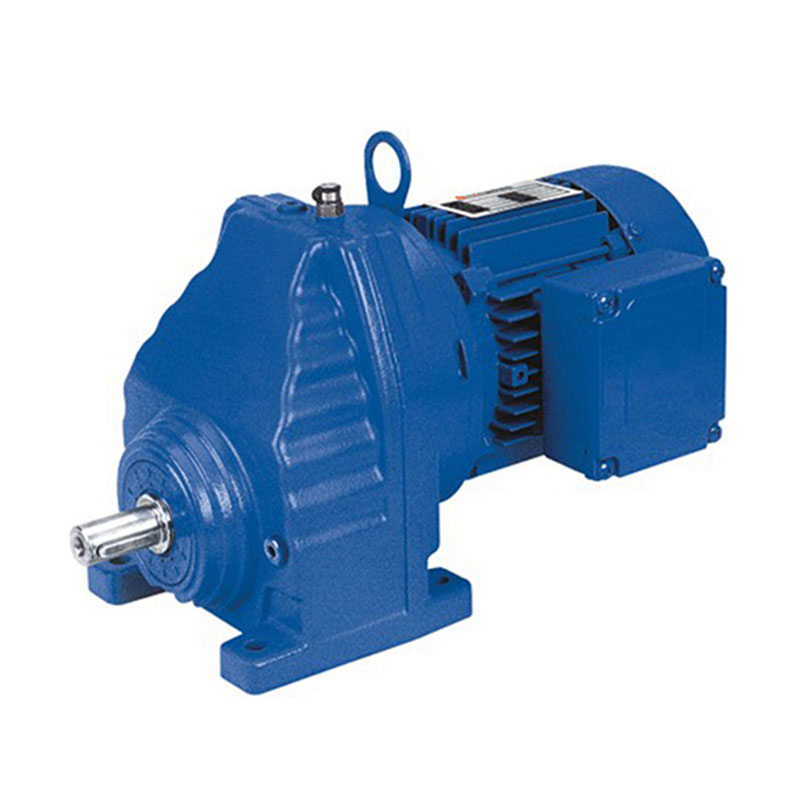

Động cơ bánh răng xoắn ốc dòng R
Được chế tạo xung quanh vỏ đồng trục nhỏ gọn, dòng sản phẩm này phù hợp với các ứng dụng trong đó trục đầu ra cần nằm thẳng hàng với trục động cơ, chẳng hạn như băng tải thẳng đứng hoặc thiết bị khuấy nơi không gian sàn bị hạn chế. Các bước tỷ lệ thường mịn hơn ở mức thấp hơn của phạm vi, điều này giúp ích khi một quy trình cần khớp tốc độ chính xác thay vì mô-men xoắn thô.

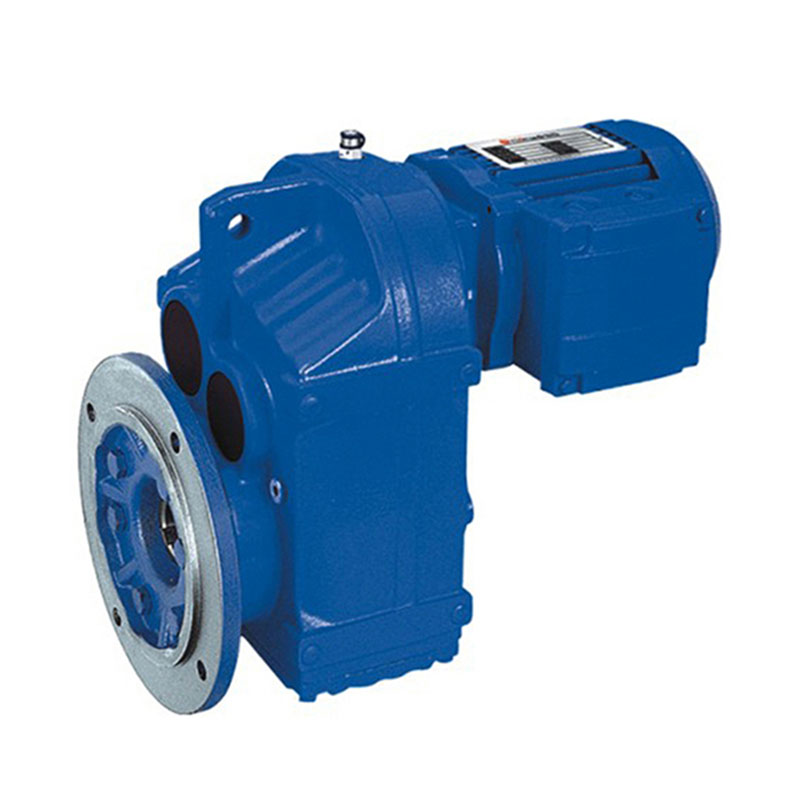

Động cơ bánh răng xoắn ốc dòng F
Cách bố trí trục song song được sử dụng trong dòng sản phẩm này giữ cho trục đầu vào và trục đầu ra cạnh nhau thay vì thẳng hàng, giúp đơn giản hóa việc tích hợp bộ truyền động dây đai hoặc xích trên các thiết bị như dây chuyền đóng gói và hệ thống xử lý vật liệu trong đó trục đầu ra cần đặt ở độ cao cố định phía trên khung.

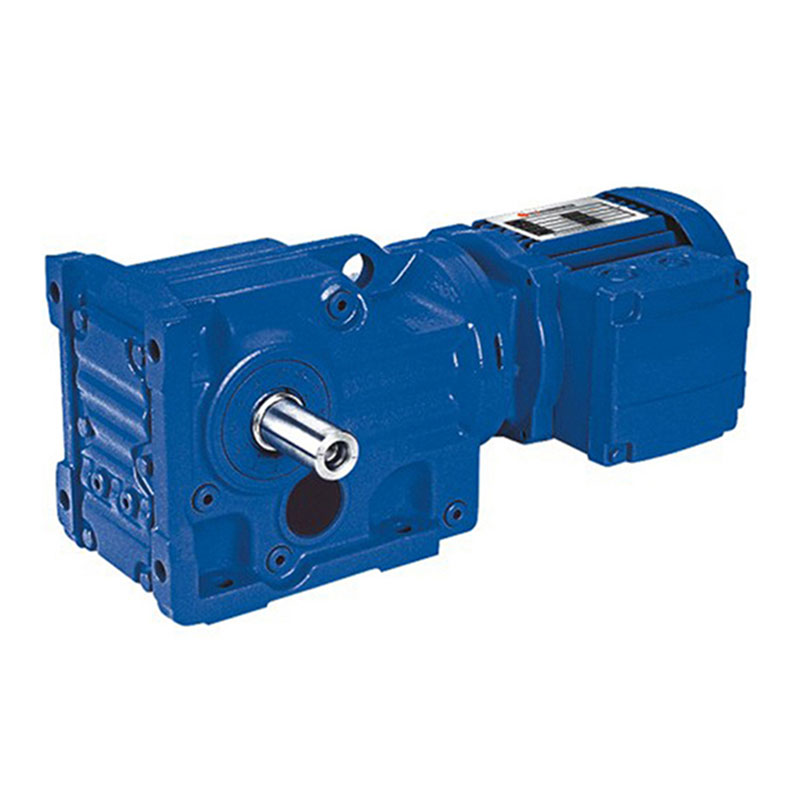

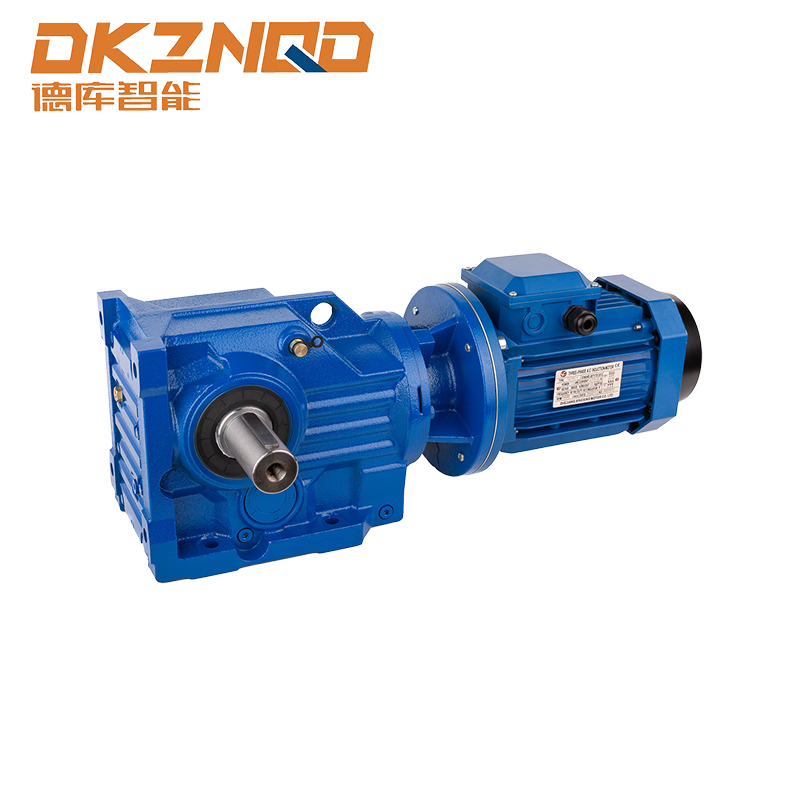

Động cơ bánh răng xoắn ốc dòng K
Kết hợp các giai đoạn bánh răng xoắn và bánh răng côn, dòng sản phẩm này thay đổi hướng truyền lực khoảng 90 độ trong một vỏ duy nhất. Điều đó làm cho nó trở thành lựa chọn phổ biến cho máy khuấy, cần cẩu và các thiết bị lắp đặt trong đó bộ truyền động cần quay một góc mà không cần thêm hộp số góc vuông riêng biệt.

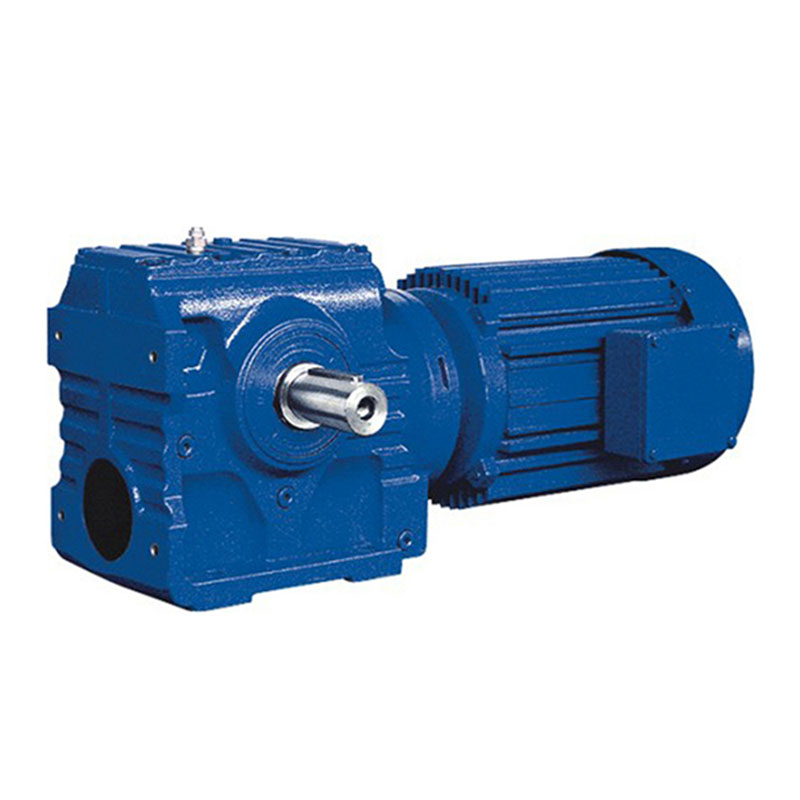

Động cơ bánh răng xoắn ốc dòng S
Sê-ri này kết hợp giai đoạn đầu vào xoắn ốc với giai đoạn đầu ra bánh răng trục vít, mang lại tỷ lệ giảm đơn vị cao hơn so với thiết kế xoắn ốc thuần túy trong khi vẫn giữ diện tích vỏ tương đối nhỏ. Sự đánh đổi là hiệu suất cực đại thấp hơn so với thiết bị xoắn ốc hoàn toàn, vì lưới sâu có nhiều tiếp xúc trượt hơn so với tiếp xúc lăn.
So sánh các đặc điểm cấu trúc và hiệu suất giữa các dòng sản phẩm
Bảng dưới đây tóm tắt những khác biệt thực tế sẽ dẫn đến quyết định lựa chọn. Các số liệu về hiệu quả thể hiện hiệu suất của lưới xoắn ốc một giai đoạn điển hình và sẽ thay đổi theo tỷ lệ, tải trọng và điều kiện bôi trơn.
| đặc trưng | xoắn ốc đồng trục | Trục song song xoắn ốc | xoắn ốc-vát | Helical-Worm |
|---|---|---|---|---|
| Bố trí trục | Trong dòng | Bù đắp song song | Góc vuông | Góc vuông |
| Hiệu suất một giai đoạn điển hình | 96 đến 98 phần trăm | 96 đến 98 phần trăm | 94 đến 96 phần trăm | 82 đến 90 phần trăm |
| Loại tải phù hợp nhất | Nhẹ đến trung bình liên tục | Trung bình đến nặng liên tục | Trung bình với sự thay đổi hướng | Nhẹ đến trung bình, không gian hạn chế |
| Dấu chân nhà ở tương đối | nhỏ | Trung bình | Trung bình | nhỏ |
| Lớp phản ứng dữ dội điển hình | Tiêu chuẩn giảm | Tiêu chuẩn giảm | Tiêu chuẩn | Tiêu chuẩn |
Các con số hiệu quả cộng dồn qua các giai đoạn. Một đơn vị xoắn ốc hai giai đoạn chạy ở tốc độ 97% mỗi giai đoạn mang lại khoảng 94% tổng thể, trong khi tổ hợp xoắn ốc ở giai đoạn đơn 88% cộng với giai đoạn trước xoắn ốc ở 97% sẽ đạt gần 85% tổng thể. Trong một năm vận hành nhiều ca, khoảng cách đó chuyển trực tiếp thành chi phí điện, đó là lý do tại sao việc lắp đặt theo chu kỳ hiệu suất cao có xu hướng ưu tiên các thiết kế xoắn ốc hoàn toàn ngay cả khi tùy chọn sâu phù hợp với diện tích nhỏ hơn.
Vị trí lắp đặt và ảnh hưởng của nó đến tuổi thọ vòng bi
Danh mục động cơ bánh răng liệt kê một số vị trí lắp đặt tiêu chuẩn và người ta dễ coi đây là một lựa chọn hình học thuần túy. Trong thực tế, hướng lắp đặt thay đổi cách phân phối chất bôi trơn bên trong vỏ và cách truyền tải của vòng bi, điều này ảnh hưởng đến tuổi thọ sử dụng ngay cả khi định mức mô-men xoắn và tốc độ giống hệt nhau trên giấy.
Hướng trục thẳng đứng tập trung nhiều trọng lượng hơn vào ổ trục dưới và yêu cầu lượng dầu đủ để các răng bánh răng phía trên luôn được bôi trơn khi thiết bị chạy, vì bôi trơn văng phụ thuộc vào vòng quay liên tục phân phối lại dầu lên trên. Khi một thiết bị được xếp hạng ban đầu để lắp chân đế được lắp đặt theo chiều dọc mà không kiểm tra mức dầu đổ theo hướng đó, tầng trên có thể chạy dưới mức bôi trơn ngay cả khi thùng đựng nước thải có vẻ đầy từ góc nhìn được gắn vào chân đế. Xem lại biểu đồ đổ đầy dành riêng cho lắp đặt trước khi lắp đặt, thay vì giả sử một mức dầu duy nhất áp dụng cho mọi hướng, là một trong những bước bị bỏ qua nhiều hơn khi vận hành thử.
Hiểu về phản ứng dữ dội và khi nào nó thực sự quan trọng
Phản ứng ngược là hiện tượng quay nhỏ giữa các răng ăn khớp, được cố ý tạo ra để các bánh răng không bị dính khi nhiệt độ thay đổi khiến vỏ và bánh răng giãn nở với tốc độ khác nhau. Đối với hầu hết các ứng dụng băng tải, trộn và xử lý vật liệu nói chung, các loại phản ứng ngược tiêu chuẩn là phù hợp và không gây ra vấn đề gì về quy trình có thể đo lường được.
Phản ứng dữ dội trở thành mối quan tâm thiết kế trong ba tình huống cụ thể:
| Loại ứng dụng | Tại sao phản ứng dữ dội lại quan trọng | Phương pháp đề xuất |
|---|---|---|
| Lập chỉ mục hoặc định vị ổ đĩa | Trò chơi chuyển trực tiếp thành lỗi vị trí mỗi khi hướng đảo ngược | Chỉ định loại phản ứng dữ dội giảm và xác minh bằng chỉ báo quay số ở lần lắp ráp cuối cùng |
| Nhiệm vụ đảo ngược thường xuyên | Tải trọng tác động lặp đi lặp lại khi thay đổi hướng làm tăng tốc độ mài mòn của răng | Chọn một loạt được xếp hạng cho nhiệm vụ đảo ngược và giảm mô-men xoắn một chút |
| Dòng đa động cơ đồng bộ | Phản ứng dữ dội không đồng đều giữa các đơn vị gây ra sự trôi dạt giữa các trục được đồng bộ hóa | Tìm nguồn tất cả các động cơ bánh răng trên dây chuyền từ cùng một đặc điểm kỹ thuật lớp phản ứng dữ dội |
Ngoài những trường hợp này, việc theo đuổi lớp phản ứng ngược giảm sẽ làm tăng thêm chi phí mà không mang lại lợi ích tương ứng, vì việc quay liên tục thông thường theo một hướng không bao giờ tham gia vào trò chơi theo cách ảnh hưởng đến thiết bị được điều khiển.
Khớp nối động cơ với hộp số và nơi mất hiệu quả
Ngay cả một tầng bánh răng được thiết kế tốt cũng không thể bù đắp được sự tiếp xúc kém giữa động cơ và hộp số. Ba yếu tố xác định mức công suất định mức của động cơ thực sự đạt đến tải điều khiển:
- Căn chỉnh trục giữa rôto động cơ và bánh răng đầu vào. Vỏ động cơ bánh răng tích hợp loại bỏ gần như hoàn toàn biến số này vì động cơ được nhà máy lắp vào vỏ, không giống như động cơ và bộ giảm tốc được ghép nối riêng biệt trong đó dung sai căn chỉnh trường sẽ gây ra tổn thất thay đổi.
- Tải trước vòng bi trên trục đầu vào, trục này cần được đặt trong dung sai của nhà sản xuất. Tải trước quá ít sẽ cho phép trục chuyển động khi chịu tải, còn quá nhiều sẽ làm tăng tổn thất do ma sát và rút ngắn tuổi thọ ổ trục.
- Cấp độ nhớt bôi trơn so với nhiệt độ hoạt động xung quanh. Chất bôi trơn quá nhớt đối với điều kiện khởi động nguội sẽ làm tăng tổn thất khuấy trong quá trình khởi động, trong khi chất bôi trơn quá mỏng đối với nhiệt độ môi trường cao sẽ làm tăng độ mòn ở sườn răng theo thời gian.
Việc xem xét dữ liệu kỹ thuật của một bộ phận vát xoắn cụ thể dựa trên phạm vi nhiệt độ môi trường thực tế của địa điểm lắp đặt, thay vì giả định rằng một loại chất bôi trơn duy nhất bao gồm tất cả các vùng khí hậu, sẽ ngăn ngừa phần lớn các hỏng hóc vòng bi sớm được báo cáo trong dữ liệu dịch vụ tại hiện trường.
Danh sách kiểm tra thông số kỹ thuật trước khi đặt hàng
Việc xác nhận các điểm sau đây trước khi hoàn tất đơn đặt hàng sẽ tránh được những nguyên nhân phổ biến nhất gây ra sự không khớp giữa xếp hạng danh mục và hiệu suất tại hiện trường.
- Xác nhận mô-men đầu ra cần thiết ở tốc độ vận hành thực tế, không chỉ ở tốc độ trên nhãn động cơ, vì mô-men xoắn và tốc độ di chuyển nghịch đảo qua giai đoạn giảm tốc.
- Xác minh vị trí lắp đặt và kiểm tra xem thông số kỹ thuật đổ dầu có khớp với hướng đó hay không.
- Kiểm tra phạm vi nhiệt độ môi trường xung quanh, bao gồm mọi tiếp xúc kín hoặc ngoài trời, so với định mức chất bôi trơn tiêu chuẩn.
- Xác định xem chu kỳ làm việc có bao gồm hoạt động đảo chiều thường xuyên hoặc khởi động-dừng, điều này ảnh hưởng đến cả loại phản ứng ngược và định mức nhiệt hay không.
- Xác nhận loại đầu ra của trục, dù là trục đặc, trục rỗng hay đĩa co, phù hợp với thiết bị kết nối.
- Xem xét hệ số vận hành so với tải tối đa thực tế, bao gồm mọi tải sốc trong quá trình khởi động.
Độ chính xác trong sản xuất và ảnh hưởng lâu dài của nó đối với tiếng ồn và mài mòn
Hai động cơ bánh răng có thông số kỹ thuật được công bố giống hệt nhau có thể hoạt động khác biệt đáng kể trên thực tế nếu một động cơ bị cắt và xử lý nhiệt ở mức dung sai chặt chẽ hơn động cơ kia. Độ chính xác của răng bánh răng thường được phân loại theo thang đo tiêu chuẩn hóa để định lượng sai số biên dạng, sai số bước và độ lệch góc xoắn. Các bộ phận được cắt ở cấp độ tốt hơn chạy êm hơn và tạo ra ít rung động hơn ở cùng tải, nhưng quan trọng hơn, chúng có xu hướng duy trì hiệu suất đó trong khoảng thời gian bảo trì dài hơn vì kiểu tiếp xúc ban đầu gần với lý tưởng hơn, trải đều độ mòn trên mặt răng kể từ ngày đầu tiên hoạt động thay vì tập trung vào một số điểm cao hơi vượt quá mức cho phép.
Tính nhất quán của xử lý nhiệt cũng quan trọng như lần cắt ban đầu. Độ sâu làm cứng vỏ thay đổi trên phôi bánh răng sẽ tạo ra các điểm mềm bị mòn nhanh hơn khi chịu tải, cuối cùng thay đổi hình dạng răng đủ để tăng phản ứng dữ dội vượt quá thông số kỹ thuật ban đầu của nó. Đây là một lý do khiến phản ứng ngược được đo tại hiện trường trên hộp số cũ thường vượt quá giá trị trên bảng tên ngay cả khi thiết bị chưa bao giờ bị quá tải.
Câu hỏi thường gặp
Câu hỏi 1: Sự khác biệt thực tế giữa động cơ bánh răng xoắn ốc và động cơ bánh răng tiêu chuẩn là gì?
Thuật ngữ động cơ giảm tốc bao gồm bất kỳ sự kết hợp nào giữa động cơ và giai đoạn giảm tốc, bao gồm các thiết kế dạng côn, côn, hành tinh và xoắn ốc. Động cơ bánh răng xoắn ốc đặc biệt sử dụng răng cắt góc cho giai đoạn giảm tốc, thường mang lại hiệu suất cao hơn và độ ồn thấp hơn so với thiết kế trục vít ở mức giá tương đương, mặc dù nó đòi hỏi dung sai vỏ chính xác hơn để sản xuất.
Câu hỏi 2: Bộ phận gắn chân có thể được lắp đặt theo chiều dọc mà không cần sửa đổi không?
Nó phụ thuộc vào dòng máy và biểu đồ đổ dầu cụ thể do nhà sản xuất cung cấp. Một số vỏ sử dụng thiết kế khoang bên trong chung cho tất cả các hướng và chỉ yêu cầu mức dầu được điều chỉnh, trong khi một số vỏ khác sử dụng các vị trí nút xả và ống xả theo hướng cụ thể phải được thay đổi để lắp đặt thẳng đứng hoạt động chính xác.
Câu 3: Tỷ lệ giảm ảnh hưởng đến hiệu quả tổng thể bao nhiêu?
Tỷ lệ cao hơn thường đòi hỏi nhiều giai đoạn giảm hơn và mỗi giai đoạn bổ sung sẽ gây ra tổn thất lưới riêng. Đơn vị xoắn ốc một giai đoạn thường đạt hiệu suất phần trăm từ trung bình đến cao, trong khi đơn vị ba giai đoạn cần có tỷ lệ rất cao có thể rơi vào mức cao nhất là 80 chỉ vì ba bộ tổn thất lưới gộp lại.
Câu hỏi 4: Hệ số dịch vụ cao hơn có luôn là lựa chọn an toàn hơn không?
Hệ số bảo trì cao hơn mang lại nhiều khả năng chống sốc tải và tích tụ nhiệt hơn, nhưng kích thước động cơ bánh răng quá lớn vượt quá tải thực tế có thể đẩy động cơ vào phần kém hiệu quả hơn trong đường cong vận hành và làm tăng cả chi phí mua hàng cũng như dấu chân vật lý mà không mang lại lợi ích tương ứng cho một tải ổn định, đặc trưng.
Câu hỏi 5: Bao lâu thì nên kiểm tra dầu hộp số trong động cơ bánh răng xoắn ốc kín?
Các thiết bị kín thường được đổ đầy dầu trong thời gian sử dụng hoặc trong khoảng thời gian sử dụng dài, nhưng nhiệt độ môi trường xung quanh quá cao, nước xâm nhập qua phớt bị hỏng hoặc hoạt động kéo dài trên chu kỳ hoạt động định mức có thể làm suy giảm dầu nhanh hơn khoảng thời gian tiêu chuẩn giả định. Việc kiểm tra trực quan các con dấu và kiểm tra mẫu dầu định kỳ vẫn là thông lệ tốt ngay cả trên các thiết bị được bán trên thị trường là không cần bảo trì.
