Hiểu logic đánh số khung NEMA
Số khung NEMA không phải là nhãn tiếp thị. Nó là một tham chiếu được mã hóa về hình học lắp đặt vật lý, chủ yếu là chiều cao trục, cho phép kỹ thuật viên bảo trì trao đổi động cơ giữa các nhà sản xuất mà không cần vẽ lại tấm đế. Một khi logic đánh số được hiểu rõ, một bảng kích thước khung động cơ điện không còn trông giống như một bức tường số và bắt đầu hoạt động giống như một bảng tra cứu các kích thước thực.
Nguyên tắc cốt lõi rất đơn giản: chia hai chữ số đầu tiên của số khung cho bốn và kết quả là chiều cao của đường tâm trục phía trên đế, được đo bằng inch. Do đó, khung 143T có chiều cao trục 3,5 inch và khung 256T có chiều cao trục 6,25 inch. Mối quan hệ duy nhất này là xương sống của mọi kích thước khung động cơ nema bảng được xuất bản bởi các cơ quan tiêu chuẩn và các nhà tích hợp thiết bị.
- Hai chữ số đầu tiên: chiều cao trục chia cho 4, tính bằng inch
- Chữ số thứ ba: mã hóa tham chiếu đến khoảng cách giữa các chân lắp (chiều dài khung)
- Hậu tố chữ cái: cấu hình lắp đặt, chẳng hạn như T cho kích thước trục được tiêu chuẩn hóa hoặc C để lắp mặt khớp nối chặt chẽ
Các khung có hai chữ số đầu tiên giống nhau, chẳng hạn như 143T và 145T, có chiều cao trục giống nhau nhưng khoảng cách chân khác nhau, đó là lý do tại sao động cơ thay thế dạng thả vào phải khớp với ký hiệu khung đầy đủ chứ không chỉ các số ở đầu.
Trong lịch sử, việc đánh số khung đã phát triển qua nhiều lần sửa đổi trước khi tiêu chuẩn khung chữ T trở nên thống trị. Khung chữ U cũ hơn và các thiết kế không được tiêu chuẩn hóa trước đó sử dụng các quy tắc tỷ lệ khác nhau, đó là lý do tại sao kỹ thuật viên kéo động cơ từ thiết bị được lắp đặt cách đây nhiều thập kỷ có thể tìm thấy số khung hoàn toàn không tuân theo logic chia cho bốn. Khi thay thế động cơ cũ, bạn nên kiểm tra ngày trên bảng tên và tham khảo chéo bảng khung đã lưu trữ thay vì giả sử quy tắc khung chữ T hiện tại được áp dụng từ trước.
Giá trị thực tiễn của hệ thống đánh số này thể hiện rõ ràng nhất trong quá trình thay thế khẩn cấp. Đội bảo trì gặp phải sự cố động cơ ngoài dự kiến trên dây chuyền sản xuất không có thời gian để soạn thảo phần cứng lắp đặt mới. Đọc ký hiệu khung trên bảng tên và khớp nó với tên đã xuất bản kích thước động cơ nema tham chiếu cho phép nhóm xác nhận, trong vài phút, liệu đơn đặt hàng dự phòng trong kho hay đơn đặt hàng của nhà cung cấp trong cùng ngày sẽ phù hợp về mặt vật lý với cơ sở, khớp nối và định tuyến ống dẫn hiện có.
Biểu đồ kích thước và kích thước khung động cơ NEMA tiêu chuẩn
Bảng dưới đây tóm tắt các loại khung thường được chỉ định cho động cơ công nghiệp cỡ vừa và nhỏ. Kích thước là các giá trị danh nghĩa gần đúng tính bằng inch, phù hợp với các bảng NEMA MG 1 đã xuất bản và được dùng cho công việc bố trí sơ bộ thay vì phê duyệt bản vẽ cuối cùng.
| khung | Chiều cao trục (D) | Đường kính trục (U) | Cơ sở đến trung tâm (D) | Chiều dài chân (2E) | Phạm vi HP điển hình |
|---|---|---|---|---|---|
| 48 | 3,00 inch | 0,500 trong | 3,00 inch | 3,75 inch | 1/4 đến 3/4 |
| 56 | 3,50 inch | 0,625 inch | 3,50 inch | 4,50 inch | 1/3 đến 3 |
| 143T | 3,50 inch | 0,875 inch | 3,50 inch | 5,50 inch | 1 đến 1,5 |
| 145T | 3,50 inch | 0,875 inch | 3,50 inch | 6,50 inch | 1,5 đến 3 |
| 182T | 4,50 inch | 1,125 inch | 4,50 inch | 7,50 inch | 3 đến 5 |
| 184T | 4,50 inch | 1,125 inch | 4,50 inch | 8,50 inch | 5 đến 7,5 |
| 213T | 5,25 inch | 1,375 inch | 5,25 inch | 9,50 inch | 7,5 đến 10 |
| 215T | 5,25 inch | 1,375 inch | 5,25 inch | 11 giờ 00 | 10 đến 15 |
| 254T | 6,25 inch | 1,625 inch | 6,25 inch | 12 giờ 50 phút | 15 đến 20 |
| 256T | 6,25 inch | 1,625 inch | 6,25 inch | 14,50 phút | 20 đến 25 |
Đang đọc cái này biểu đồ kích thước khung động cơ chính xác có nghĩa là nhận ra rằng chiều cao trục và đường kính trục cùng nhau theo các bước cố định, do đó, cơ sở tiêu chuẩn hóa trên một số họ khung có thể dự đoán các yêu cầu về khớp nối và rãnh then trước khi có động cơ thay thế.
Chiều dài chân, được liệt kê ở trên là kích thước 2E, thường là giá trị tăng lên cho một sự thay thế đơn giản khác. Hai động cơ có chiều cao trục giống hệt nhau, chẳng hạn như 143T và 145T, sẽ bắt vít vào các đế có khoảng cách lỗ chân khác nhau, do đó, kỹ thuật viên chỉ kiểm tra chiều cao trục trước khi đặt mua phụ tùng có thể tạo ra một động cơ không thẳng hàng với các khe tấm đế hiện có. Giữ một bản in của bảng kích thước đầy đủ gần giá đỡ các bộ phận, thay vì dựa vào bộ nhớ của các chữ số đầu, sẽ tránh được lỗi lặp lại này.
Phạm vi mã lực hiển thị trong bảng là điển hình chứ không phải tuyệt đối. Các nhà thiết kế động cơ có thể đẩy một khung nhất định về phía trên của dải mã lực bằng cách sử dụng vật liệu cuộn dây cải tiến hoặc các ngăn xếp cán hiệu suất cao hơn, do đó, người ta thường thấy hai động cơ trong cùng một khung được phân tách bằng sự khác biệt đáng chú ý về công suất định mức. Khi mô-men xoắn, không chỉ mã lực, là yếu tố giới hạn cho một ứng dụng, việc kiểm tra mức mô-men xoắn trên bảng tên cùng với kích thước khung sẽ mang lại một bức tranh hoàn chỉnh hơn so với chỉ mã lực.
Kích thước từ chân đế đến tâm, được liệt kê là D trong hầu hết các bảng, đóng vai trò quan trọng đối với khoảng trống thẳng đứng trong các công trình lắp đặt chật hẹp như trạm bơm ngầm hoặc các bệ trượt thiết bị kèm theo. Việc xác nhận kích thước này trước khi đặt hàng sẽ ngăn chặn tình huống trong đó động cơ được đóng khung chính xác không thể vượt qua vật cản phía trên một khi nó được bắt vít vào đúng vị trí.
Giải thích về các kiểu lắp động cơ mặt C của NEMA
Hậu tố C xác định một động cơ được chế tạo để lắp đặt khớp nối gần, gắn trên mặt, thường được ghép nối nhất với máy bơm, hộp số và máy thổi trong đó thiết bị dẫn động bắt vít trực tiếp vào mặt trước động cơ thay vì kết nối thông qua khớp nối linh hoạt và ổ trục đỡ riêng biệt.
Kích thước động cơ khung 56C
các Kích thước động cơ khung 56c ký hiệu là một trong những kích thước mặt chữ C nhỏ được chỉ định thường xuyên nhất vì nó bao gồm phạm vi mã lực phân số rộng và tích phân thấp trong khi vẫn giữ được vòng tròn bu lông nhỏ gọn. Động cơ 56C điển hình sử dụng đường kính vòng tròn bu lông 4,5 inch với bốn lỗ lắp có ren và đường kính thanh ghi trục định vị 3,375 inch, cho phép căn chỉnh đồng tâm chính xác với bơm giao phối hoặc vỏ hộp giảm tốc.
Động cơ khung 184TC
Tăng dần về mã lực, Động cơ khung 184tc kết hợp kiểu chân và chiều cao trục 184T với vòng tròn bu lông 8,5 inch lớn hơn và thanh ghi trục định vị 6,625 inch, phù hợp với mặt bích đầu vào hộp số cỡ trung được sử dụng trong các bộ truyền động băng tải, máy trộn và hệ thống máy khuấy.
Lưu ý thực tế: Khung TC giữ lại các chân khung chữ T tiêu chuẩn ngoài giá đỡ mặt, do đó, cùng một động cơ thường có thể được lắp đặt dưới dạng bộ phận gắn trên chân hoặc được bắt vít trực diện vào thiết bị dẫn động, tùy thuộc vào đế đã có sẵn.
Ngoài dòng mặt C, các biến thể mặt D và đế P tồn tại cho các ứng dụng trong đó thiết bị được dẫn động cần giá đỡ mặt bích mà không có phần mở rộng trục nhô ra khỏi thanh ghi cố định hoặc khi cần có mẫu đế hình chiếu cho một số cấu hình bơm nhất định. Những điều này ít được chỉ định phổ biến trong công việc công nghiệp nói chung nhưng xuất hiện thường xuyên trong các gói xử lý chất lỏng và bơm tuabin thẳng đứng, trong đó dung sai căn chỉnh trục chặt chẽ hơn so với các lắp đặt gắn chân thông thường cho phép.
Sự phù hợp của thanh ghi Spigot đáng được nhấn mạnh vì nó thực hiện nhiều công cơ khí hơn bản thân vòng tròn bu lông. Thanh ghi đặt trục động cơ vào tâm chính xác trên lỗ đầu vào của thiết bị được dẫn động, trong khi vòng tròn bu lông chỉ cố định cụm sau khi căn chỉnh đã được thiết lập. Một thanh ghi có khe hở quá mức, thậm chí vài phần nghìn inch, có thể tạo ra độ đảo hướng tâm đủ để rút ngắn tuổi thọ khớp nối hoặc vòng đệm trên máy bơm khớp nối kín, đó là lý do tại sao các nhà sản xuất giữ dung sai trên đường kính thanh ghi chặt chẽ hơn so với hầu hết các kích thước khung khác.
Trực quan hóa kiểu lắp mặt chữ C
các diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Khung động cơ số liệu và NEMA: Sự khác biệt chính
Các cơ sở tìm nguồn cung ứng thiết bị trên phạm vi quốc tế thường xuyên cần tham chiếu chéo các khung NEMA với các khung số liệu IEC. Hai hệ thống này được xây dựng trên các đơn vị cơ sở khác nhau và không thể thay thế trực tiếp nếu không có bộ chuyển đổi hoặc thiết kế lại toàn bộ tấm đế.
| đặc trưng | Khung Nema | Khung số liệu IEC |
|---|---|---|
| Đơn vị định cỡ | Inch | Milimet |
| Cơ sở chiều cao trục | khung number divided by 4 | khung number equals shaft height directly |
| Tiêu chuẩn mẫu bu lông | NEMA MG 1 | IEC 60072 |
| Kết thúc trục chung | Phím bấm dựa trên inch | Phím số liệu |
| Khu vực sử dụng điển hình | Bắc Mỹ | Châu Âu, Châu Á, hầu hết thị trường xuất khẩu |
Điểm thường gây nhầm lẫn là một số số khung IEC có vẻ gần giống với số lượng tương đương của NEMA, chẳng hạn như khung số liệu 132M nằm gần khung NEMA 145T trong phạm vi mã lực, nhưng chiều cao trục thực tế, kiểu bu lông và rãnh then đều khác nhau, do đó, việc vận chuyển chéo các bộ phận giữa hai hệ thống mà không có bản vẽ được xác minh là nguyên nhân phổ biến dẫn đến việc cài đặt không thành công.
Cấu hình rãnh then là một lĩnh vực khác mà hai hệ thống khác nhau theo những cách dễ bị bỏ qua. Trục NEMA thường sử dụng khóa hình vuông hoặc hình chữ nhật có kích thước theo tiêu chuẩn inch phân số, trong khi trục IEC sử dụng kho khóa hệ mét có kích thước tính bằng milimét với tỷ lệ chiều sâu trên chiều rộng khác nhau. Một trục khớp nối được khoan và có khóa cho một hệ thống sẽ hiếm khi chấp nhận trục từ hệ thống kia mà không cần gia công, ngay cả khi đường kính trục thô xảy ra để đo gần nhau trong cả hai hệ thống.
Các nhóm mua sắm làm việc trên cả hai tiêu chuẩn được hưởng lợi từ việc duy trì bảng tham chiếu chéo đơn giản liệt kê số khung, chiều cao trục, đường kính trục và kích thước rãnh then cạnh nhau cho cả hai hệ thống, thay vì dựa vào xếp hạng mã lực làm tiêu chí đối sánh chính. Mã lực là trường kém tin cậy nhất để tham khảo chéo vì cấp hiệu suất, chu kỳ làm việc và xếp hạng nhiệt độ môi trường đều làm thay đổi mã lực mà một khung nhất định có thể cung cấp, không phụ thuộc vào kích thước lắp đặt vật lý của nó.
Những điều cần cân nhắc về biểu đồ trao đổi động cơ công nghiệp
Một sơ đồ trao đổi động cơ công nghiệp chỉ hữu ích khi nó chiếm nhiều hơn số khung. Trước khi coi hai động cơ là có thể hoán đổi cho nhau, hãy xác minh các yếu tố phụ sau, vì chỉ kích thước khung phù hợp không đảm bảo lắp vừa vặn.
- Chiều dài trục và chiều rộng rãnh then, vì hai động cơ có chung số khung vẫn có thể xuất xưởng với chiều dài trục khả dụng khác nhau
- Vị trí và hướng của hộp ống dẫn so với chân lắp
- Loại ổ trục, đặc biệt khi tải trọng truyền động áp đặt tải trọng bên hoặc lực đẩy vượt quá mức định mức ổ bi tiêu chuẩn
- Loại vỏ bọc, vì động cơ chống nhỏ giọt mở và động cơ làm mát bằng quạt được bao bọc hoàn toàn trong cùng một khung sẽ có chiều dài tổng thể và yêu cầu luồng khí làm mát khác nhau
- Kiểu lỗ chân lắp, có thể khác nhau một chút giữa các động cơ được chế tạo theo phiên bản cũ hơn và mới hơn của cùng một tiêu chuẩn
Xếp hạng chu kỳ nhiệm vụ xứng đáng được đề cập riêng trên bất kỳ danh sách kiểm tra trao đổi nào. Một động cơ được đóng dấu để hoạt động liên tục và một động cơ được đóng dấu để làm việc không liên tục có thể dùng chung một khung giống hệt nhau, tuy nhiên bộ phận hoạt động không liên tục sẽ quá nóng nếu được ép vào một ứng dụng liên tục, bất kể độ khớp cơ khí phù hợp đến mức nào. Các quyết định trao đổi hoàn toàn dựa trên hình dạng khung mà không kiểm tra chéo chu kỳ làm việc và cấp cách điện trên bảng tên là nguyên nhân phổ biến gây ra hỏng cuộn dây sớm sau khi lắp đặt vật lý thành công.
Khả năng tương thích về điện áp và tần số hoàn thiện các bước kiểm tra không thứ nguyên phù hợp với bất kỳ so sánh khung nào. Hai động cơ có thể có chung ký hiệu khung giống hệt nhau khi được quấn cho các loại điện áp hoặc tần số đường dây khác nhau, do đó, biểu đồ trao đổi được sử dụng để mua sắm phải luôn liệt kê dữ liệu bảng tên điện bên cạnh dữ liệu khung cơ khí chứ không phải là bước tra cứu riêng biệt được thực hiện sau trong quy trình.
Khi một động cơ được ghép nối với bộ giảm tốc, khả năng tương thích của khung cũng mở rộng sang đầu vào bộ giảm tốc. Đối với các hệ thống truyền động được ghép nối chặt chẽ, việc ghép động cơ được đóng khung chính xác với một bộ phận chẳng hạn như Động cơ bánh răng xoắn ốc trục song song dòng f yêu cầu xác nhận rằng mặt bích đầu vào của bộ giảm tốc, đường kính trục và hướng quay đều thẳng hàng với khung động cơ đã chọn trước khi lắp ráp lần cuối.
Chọn kích thước khung để ghép nối động cơ truyền động và hộp giảm tốc
Việc lựa chọn khung sẽ trở nên quan trọng hơn khi bộ giảm tốc đi vào hệ thống truyền động, bởi vì hình dạng đầu vào của bộ giảm tốc, không chỉ trục động cơ, sẽ xác định liệu một khung nhất định có bắt vít về mặt vật lý hay không. Thiết kế xoắn ốc trục song song là một lựa chọn phổ biến trong đó ưu tiên là dấu chân nội tuyến nhỏ gọn và hiệu suất cao ở tỷ lệ giảm vừa phải.

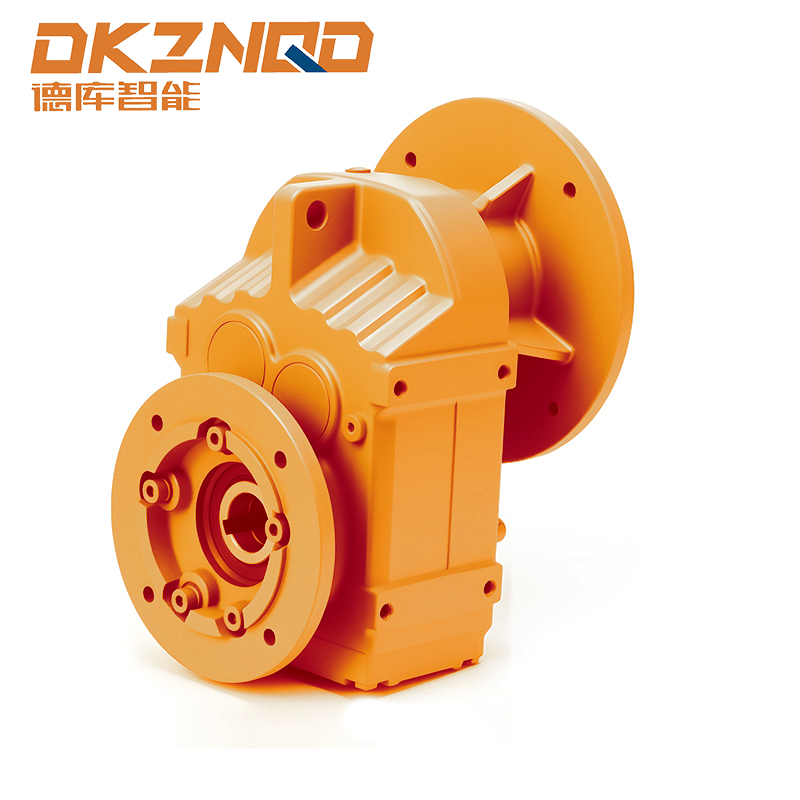

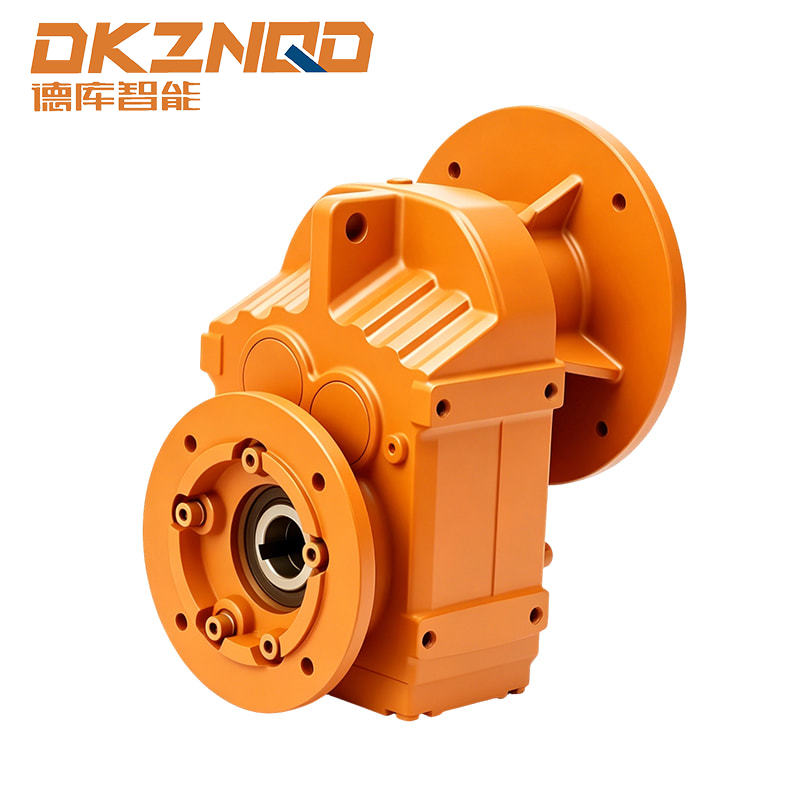

A động cơ bánh răng xoắn ốc trục song song quá trình lắp ráp thường tích hợp động cơ khung Nema hoặc IEC trực tiếp vào giai đoạn bánh răng xoắn ốc, do đó, tất cả giao diện lắp, đường kính trục và hướng quay đều cần được kiểm tra dựa trên bảng thông số kỹ thuật đầu vào của bộ giảm tốc trước khi đặt hàng, thay vì chỉ giả định từ số khung.
Các cơ sở tiêu chuẩn hóa trên một họ bộ giảm tốc trên nhiều dây chuyền sản xuất thường thấy việc cố định kích thước khung động cơ trước tiên sẽ dễ dàng hơn, sau đó chọn tùy chọn đầu vào bộ giảm tốc phù hợp thay vì làm việc theo thứ tự ngược lại.
Mô-men xoắn đầu ra và hệ số sử dụng là hai số liệu có nhiều khả năng bị bỏ qua nhất khi cụm động cơ hộp số được chỉ định hoàn toàn từ kích thước khung động cơ. Một động cơ được đóng khung chính xác được bắt vít vào một bộ giảm tốc có kích thước nhỏ vẫn sẽ quay, nhưng giai đoạn bánh răng của bộ giảm tốc có thể bị mòn sớm khi chịu tải liên tục, đặc biệt là trong các ứng dụng khởi động thường xuyên, tải sốc hoặc hoạt động kéo dài gần đỉnh của dải mô-men xoắn định mức. Việc xem xét hệ số hoạt động của bộ giảm tốc so với chu kỳ làm việc thực tế của thiết bị được dẫn động, thay vì chỉ dựa vào mã lực trên bảng tên, là cách tiếp cận định cỡ đáng tin cậy hơn.
Hướng lắp cũng ảnh hưởng đến việc lựa chọn động cơ truyền động theo những cách mà biểu đồ khung chỉ có động cơ sẽ không thể hiện được. Một bộ phận xoắn ốc trục song song được thiết kế để lắp theo chiều ngang có thể yêu cầu mức bôi trơn khác hoặc vị trí của ống thở được sửa đổi, nếu thay vào đó, cùng một vỏ được lắp theo chiều dọc. Xác nhận hướng lắp đặt dự định bằng bảng thông số kỹ thuật của bộ giảm tốc trước khi hoàn tất việc lựa chọn khung động cơ sẽ tránh được việc sửa đổi trường tốn kém sau khi lắp đặt.
Loại bao vây và ảnh hưởng của nó đến việc lựa chọn khung
Số khung chi phối hình dạng lắp đặt, nhưng loại vỏ bọc chi phối vỏ bọc vật lý tổng thể và hoạt động làm mát, đồng thời cả hai thường bị nhầm lẫn trong quá trình xác định thông số kỹ thuật. Động cơ chống nhỏ giọt mở và động cơ làm mát bằng quạt hoàn toàn khép kín được chế tạo trên cùng một khung sẽ vẫn có chiều cao trục, kiểu bu lông và khoảng cách chân giống hệt nhau, nhưng khác nhau về chiều dài tổng thể, đường kính vỏ quạt bên ngoài và các yêu cầu về khe hở luồng khí.
Mở Vỏ Chống Nhỏ Giọt
Thiết kế chống nhỏ giọt mở dựa vào không khí xung quanh được hút trực tiếp qua cuộn dây để làm mát, giúp giữ cho chiều dài tổng thể của động cơ ngắn hơn nhưng hạn chế sử dụng ở môi trường trong nhà tương đối sạch sẽ, khô ráo, nơi bụi hoặc hơi ẩm trong không khí sẽ không tích tụ bên trong khoang cuộn dây.
Vỏ bọc hoàn toàn làm mát bằng quạt
Các thiết kế làm mát bằng quạt khép kín hoàn toàn cách ly cuộn dây với không khí xung quanh và dựa vào một quạt và tấm che gắn trên trục bên ngoài để di chuyển không khí qua các cánh tản nhiệt có gân của vỏ. Điều này làm tăng thêm chiều dài và đôi khi là chiều rộng cho động cơ so với bộ phận chống nhỏ giọt mở của cùng một khung, điều này quan trọng khi khoảng trống xung quanh động cơ đã quá chật.
| Loại bao vây | Phương pháp làm mát | Môi trường điển hình | Chiều dài tương đối |
|---|---|---|---|
| Mở chống nhỏ giọt | Luồng khí xung quanh trực tiếp | Trong nhà sạch sẽ, khô ráo | ngắn hơn |
| Làm mát hoàn toàn bằng quạt | Quạt bên ngoài trên vỏ có gân | Bụi bặm, ẩm ướt, gần ngoài trời | dài hơn |
| Hoàn toàn khép kín Không thông gió | Bức xạ thụ động và đối lưu | Chu kỳ hoạt động thấp, không khí bị ô nhiễm | Tương tự với TEFC |
Bởi vì lựa chọn vỏ bọc thay đổi kích thước vỏ bọc tổng thể mà không thay đổi khung lắp đặt nên bất kỳ danh sách kiểm tra mua sắm nào được xây dựng xung quanh kích thước khung động cơ tiêu chuẩn nên coi loại vỏ là trường đồng hành bắt buộc chứ không phải là lưu ý tùy chọn, đặc biệt đối với các dự án trang bị thêm trong đó động cơ thay thế phải vừa với bộ phận bảo vệ thiết bị hoặc vỏ khớp nối hiện có.
Những lỗi thường gặp về kích thước khung hình và cách tránh chúng
| sai lầm | hậu quả | phòng ngừa |
|---|---|---|
| Chỉ khớp hai chữ số đầu | Khoảng cách chân không khớp, động cơ sẽ không bắt vít vào đế hiện có | Luôn xác nhận chỉ định khung hình đầy đủ bao gồm chữ số thứ ba và hậu tố |
| Bỏ qua loại vỏ khi hoán đổi | Chiều dài tổng thể không khớp, nhiễu hộp ống dẫn | Kiểm tra chéo mã bao vây cùng với số khung |
| Giả sử trao đổi khung IEC và NEMA | Kiểu bu lông và đường kính trục không khớp | Sử dụng bảng chuyển đổi của nhà sản xuất, không phải số khung gần nhau |
| Nhìn ra chiều dài trục trên các đơn vị mặt C | Sự ăn khớp không đủ trong lỗ khớp nối hoặc hộp giảm tốc | Xác minh chiều dài trục có thể sử dụng so với thông số kỹ thuật của thiết bị được dẫn động |
Hầu hết các lỗi cài đặt liên quan đến khung đều bắt nguồn từ việc dựa vào một chiều riêng biệt. Kiểm tra kỹ lưỡng đối với đầy đủ kích thước khung động cơ tiêu chuẩn tấm, trục che, mẫu bu lông và vỏ bọc với nhau, ngăn ngừa phần lớn các vấn đề về lắp đặt tại hiện trường trước khi động cơ được tháo ra.
Câu hỏi thường gặp
Câu hỏi 1: Làm cách nào để ước tính nhanh chiều cao trục từ số khung NEMA?
Chia hai chữ số đầu tiên của số khung cho bốn. Kết quả là chiều cao đường tâm trục tính bằng inch phía trên đế lắp.
Câu hỏi 2: Hậu tố T có ý nghĩa gì trên ký hiệu khung NEMA?
các T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
Câu hỏi 3: Có thể lắp đặt động cơ khung 56C mà không có bộ phận dẫn động gắn mặt không?
Có, nhiều động cơ 56C có cả lỗ gắn chân và kiểu gắn mặt, cho phép cấu hình tùy theo ứng dụng.
Câu hỏi 4: Có an toàn khi thay thế động cơ IEC bằng động cơ khung Nema nếu mã lực phù hợp không?
Chỉ mã lực thôi là chưa đủ. Đường kính trục, kiểu bu lông và tiêu chuẩn rãnh then khác nhau giữa hai hệ thống, do đó, việc thay thế trực tiếp thường yêu cầu thay đổi tấm tiếp hợp hoặc khớp nối.
Câu 5: Tại sao hai động cơ có cùng số khung đôi khi lại có chiều dài trục khác nhau?
Các tiêu chuẩn khung cố định chiều cao và đường kính trục, nhưng chiều dài mở rộng trục có thể sử dụng có thể thay đổi tùy theo nhà sản xuất trong phạm vi dung sai cho phép, do đó, nó phải luôn được xác nhận dựa trên bản vẽ ứng dụng.
