Tại sao hộp số Worm góc phải lại hoạt động tốt hơn bộ giảm tốc truyền thống cho các ứng dụng mô-men xoắn cao

1. Kiến trúc cốt lõi của hộp giảm tốc công nghiệp

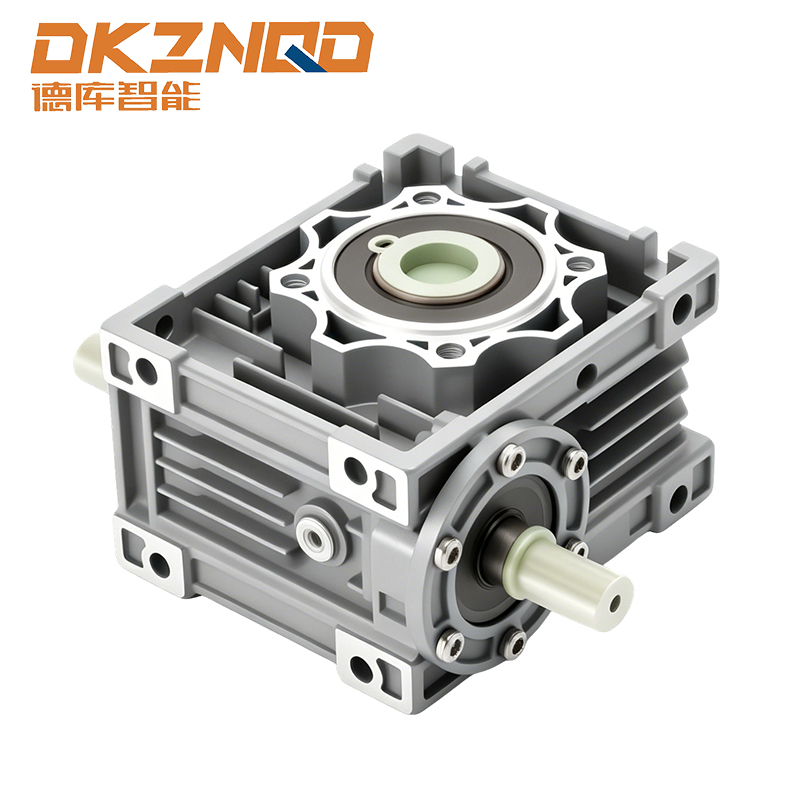

Một hộp giảm tốc công nghiệp (hoặc hộp số giảm tốc ) là một cụm cơ khí làm giảm tốc độ trục đầu vào đồng thời tăng mô-men xoắn đầu ra theo tỷ lệ. Trong hệ thống truyền động hiện đại, hộp giảm tốc rv họ đại diện cho một tập hợp con chuyên biệt của hộp giảm tốc trục vít góc phải thiết kế trong đó trục giun đi qua trục bánh vít ở góc 90 độ. Cấu hình này là không thể thiếu khi những hạn chế về không gian ngăn cản việc gắn nội tuyến của một động cơ giảm tốc .

Không giống như các đơn vị xoắn ốc hoặc hành tinh, dựa trên sâu hộp giảm tốc công nghiệp đạt được tỷ lệ giảm thiểu cao trong một giai đoạn duy nhất—thường từ 5:1 đến 100:1. Đối với những nhu cầu cực đoan, một giai đoạn kép hộp số giảm tốc worm có thể đạt tỷ lệ vượt quá 3000: 1. Hoạt động trượt vốn có giữa bánh vít đồng và sâu thép cứng tạo ra nhiều ma sát hơn so với các bánh răng con lăn, ảnh hưởng trực tiếp đến chiến lược bôi trơn và quản lý nhiệt.

2. Hộp giảm tốc bánh răng góc phải: Ưu điểm động học

Hình học xác định của một hộp giảm tốc trục vít góc phải cho phép chuyển hướng điện 90 độ mà không cần bánh răng côn. Cách bố trí nhỏ gọn này rất quan trọng đối với các phương tiện được dẫn hướng tự động, hệ thống băng tải và máy đóng gói, nơi bộ giảm tốc cho động cơ điện phải vừa với những khung hẹp. Dưới đây là biểu diễn SVG có chú thích về luồng mô-men xoắn bên trong một điển hình hộp giảm tốc trục rỗng .

Khi chọn một hộp số giảm tốc worm , biến thể trục rỗng loại bỏ sự cần thiết của khớp nối đầu ra riêng biệt, gắn trực tiếp vào trục máy được dẫn động. Điều này làm giảm quán tính và không gian trục tới 30% so với thiết kế trục đặc, giúp hộp giảm tốc trục rỗng cấu hình là sự lựa chọn ưu tiên cho máy khuấy, máy khoan và bộ truyền động bàn xoay.

3. Số liệu hiệu suất: Worm so với Helical và hành tinh Giảm tốc

Các quyết định kỹ thuật thường gây khó khăn hộp giảm tốc công nghiệp với công nghệ sâu chống lại các lựa chọn thay thế xoắn ốc hoặc hành tinh. Bảng dưới đây tóm tắt những điểm khác biệt chính qua bốn tiêu chí quan trọng đối với một động cơ giảm tốc được sử dụng trong chu kỳ làm việc liên tục.

Chú ý rằng trong khi một hộp số sâu mô-men xoắn cao hy sinh hiệu quả so với các thiết bị xoắn ốc, đặc tính tự khóa vốn có của nó (trên các tỷ lệ nhất định, thường >30:1) giúp loại bỏ sự cần thiết của phanh bên ngoài trong các ứng dụng nâng và đỗ. A bộ giảm tốc cho động cơ điện yêu cầu giữ mô-men xoắn mà không tiêu thụ điện năng khiến thiết kế trục vít đặc biệt phù hợp cho tời và xe nâng cần cẩu.

4. Định cỡ hộp giảm tốc công nghiệp hạng nặng: Hệ số tải và nhiệt

Hộp giảm tốc công nghiệp nặng phải được lựa chọn dựa trên định mức nhiệt chứ không chỉ dựa trên mô-men xoắn cực đại cơ học. Xếp hạng công suất nhiệt AGMA (Hiệp hội các nhà sản xuất bánh răng Hoa Kỳ) xác định công suất đầu vào liên tục tối đa trước khi hỏng chất bôi trơn. Dữ liệu thực địa từ các ứng dụng xử lý vật liệu cho thấy rằng việc giảm kích thước hộp số giảm tốc chỉ 15% sẽ làm giảm hơn 50% tuổi thọ sử dụng do bánh vít bằng đồng bị mài mòn nhanh hơn.

4.1 Các thông số lựa chọn quan trọng cho các bộ truyền động trục vít góc vuông

• Yếu tố dịch vụ: Đối với băng tải có độ rung vừa phải dùng 1,25; đối với máy nghiền hoặc máy trộn, sử dụng tối thiểu 1,75.
• Giới hạn tốc độ đầu vào: Hầu hết hộp giảm tốc rv các đơn vị chấp nhận 1400-1800 vòng/phút, nhưng trên 2000 vòng/phút yêu cầu trục giun cân bằng và chất bôi trơn tổng hợp.
• Định hướng lắp đặt: Các bộ phận trục rỗng phải xác định các thanh phản lực gắn chân, gắn mặt bích hoặc cánh tay đòn.

Trong một lần cải tiến dây chuyền lắp ráp ô tô, việc thay thế các bộ giảm tốc trục song song thông thường bằng bộ giảm tốc nhỏ gọn hộp giảm tốc trục vít góc phảis giảm phạm vi truyền động xuống 42% trong khi vẫn duy trì hiệu suất 88%, chỉ nhờ tỷ lệ khoảng cách trung tâm được tối ưu hóa và tuần hoàn dầu cưỡng bức.

5. Chiến lược bôi trơn cho hộp số Worm bền lâu

Lực ma sát trượt trong một hộp số giảm tốc worm tạo ra nhiệt lượng đáng kể. Dầu polyglycol tổng hợp cao cấp (PG) hoạt động tốt hơn dầu khoáng khi giảm 10-15°C ở nhiệt độ ở trạng thái ổn định. Đối với một hộp giảm tốc công nghiệp nặng ứng dụng chạy 24/7, khoảng thời gian thay dầu kéo dài từ 4.000 giờ (khoáng chất) đến 12.000 giờ (tổng hợp). Bảng dưới đây tóm tắt các cấp độ nhớt được khuyến nghị dựa trên điều kiện môi trường xung quanh.

cho hộp giảm tốc trục rỗng các mô hình có hướng đầu ra thẳng đứng, việc bôi trơn bằng tia dầu có thể không đủ trên khoảng cách trung tâm trên 4"; việc tuần hoàn dầu cưỡng bức hoặc bôi trơn bằng mỡ (với khoảng thời gian tái bôi trơn ngắn hơn 50%) trở thành bắt buộc.

6. Kết hợp động cơ giảm tốc với bộ truyền động có tần số thay đổi

Khi một động cơ giảm tốc kết hợp bộ giảm sâu với động cơ điện, hoạt động VFD dưới 20 Hz làm giảm khả năng làm mát bên trong. Vận tốc trượt của bánh vít giảm tương ứng, gây nguy cơ bôi trơn biên. Do đó, đối với các ứng dụng yêu cầu phạm vi tốc độ rộng (ví dụ: lập chỉ mục bao bì), hãy chọn một hộp giảm tốc trục vít góc phải với các cánh tản nhiệt phụ và một quạt điều khiển bằng động cơ riêng biệt. Các thử nghiệm hiện trường cho thấy một bộ giảm tốc cho động cơ điện chạy ở tần số 15 Hz mà không làm mát cưỡng bức sẽ mất 35% công suất nhiệt.

Nếu sử dụng tiêu chuẩn hộp giảm tốc công nghiệp gói có bộ chuyển đổi động cơ IEC, hãy luôn đảm bảo vòng đệm đầu vào có thể chịu được tốc độ RPM tối đa của động cơ chứ không chỉ tốc độ danh nghĩa. Nhiều hộp giảm tốc rv hỏng hóc bắt nguồn từ môi vòng bịt quá nóng do tốc độ quá cao trong điều kiện quá điện áp VFD.

7. Hiệu suất lấy cảm hứng từ trường hợp: Hộp số Worm mô-men xoắn cao trong hệ thống băng tải

Một nhà máy đóng chai đồ uống đã thay thế 30% bộ phận giảm góc xiên xoắn ốc bằng hộp số sâu mô-men xoắn cao các đơn vị có cùng kích thước khung. Trong 18 tháng, dữ liệu sau được ghi lại trên 24 dây chuyền sản xuất:

• Tổng thời gian ngừng hoạt động do hỏng hộp số giảm 22% (tính năng tự khóa của sâu giúp ngăn chặn tải trọng va đập khi lái xe lùi).
• Mô-men xoắn đầu ra trung bình tăng 17% ở cùng cường độ dòng điện động cơ do góc dẫn trục vít được tối ưu hóa.
• Chi phí bảo trì mỗi hộp số giảm tốc giảm từ 340 USD/năm xuống còn 210 USD/năm, chủ yếu do tuổi thọ dầu dài hơn.

Điều này chứng tỏ rằng một quy định rõ ràng hộp số giảm tốc worm có thể vượt qua các thiết kế truyền thống cả về độ tin cậy và tổng chi phí sở hữu, đặc biệt khi có tải trọng sốc cao và khả năng tiếp cận hạn chế.

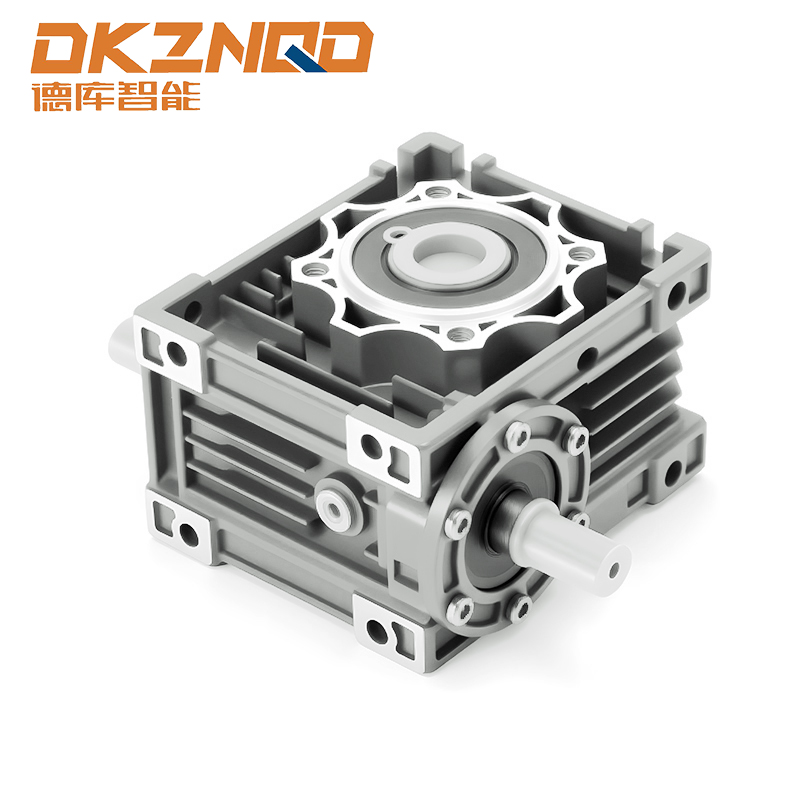

Mặt cắt ngang của hộp giảm tốc bánh răng RV điển hình làm nổi bật giao diện bánh răng bằng thép cứng và bánh xe bằng đồng
