Hiểu vai trò của việc kiểm soát tốc độ trong hệ thống chất lỏng
Các cơ sở sản xuất công nghiệp và xử lý chất lỏng phụ thuộc nhiều vào hệ thống cơ giới để di chuyển chất lỏng, khí và vật liệu. Trong lịch sử, các hệ thống này hoạt động ở tốc độ không đổi, dựa vào các thiết bị tiết lưu cơ học như van, bộ giảm chấn hoặc vòng bypass để điều chỉnh lưu lượng và áp suất. Cách tiếp cận truyền thống này tạo ra áp lực cơ học đáng kể, rút ngắn tuổi thọ của thiết bị và lãng phí một lượng đáng kể năng lượng điện. Để giải quyết những hoạt động thiếu hiệu quả này, các hệ thống công nghiệp hiện đại sử dụng công nghệ điều khiển tốc độ điện tử để kết hợp trực tiếp công suất động cơ với nhu cầu theo thời gian thực.
Trong các ứng dụng bơm, nhu cầu chất lỏng dao động liên tục dựa trên chu kỳ sản xuất, thay đổi áp suất hệ thống và yêu cầu xử lý. Chạy máy bơm ở tốc độ tối đa trong khi chặn đầu ra bằng van điều khiển cũng tương đương với việc lái xe với bàn đạp ga được nhấn hoàn toàn trong khi điều chỉnh tốc độ xe bằng bàn đạp phanh. Điều chỉnh tốc độ điện tử giúp loại bỏ sự lãng phí này bằng cách thay đổi linh hoạt tốc độ quay của động cơ chính. Phân tích kỹ thuật này khám phá các nguyên tắc kỹ thuật cốt lõi của kiểm soát tốc độ, động lực học chất lỏng và sự tích hợp của các bộ truyền động cơ học chính xác trong các ứng dụng hạng nặng.
Xác định công nghệ: VFD là gì?
Khi các nhóm kỹ thuật gặp phải hệ thống chất lỏng công nghiệp, câu hỏi cơ bản thường được đặt ra: vfd là gì và nó giao tiếp với cơ sở hạ tầng hiện có như thế nào? Biến tần, thường được viết tắt là VFD, là một thiết bị chuyển đổi năng lượng điện tử được sử dụng để điều chỉnh tốc độ và mô men quay của động cơ cảm ứng ba pha. Bằng cách điều khiển tần số và điện áp của nguồn điện cung cấp cho động cơ, bộ truyền động cho phép người vận hành đạt được khả năng điều khiển tốc độ có thể điều chỉnh vô hạn trên toàn bộ phạm vi hoạt động của thiết bị được điều khiển.
Hiểu biết vfd là gì thế đòi hỏi phải có tầm nhìn xa hơn việc điều chỉnh tốc độ đơn giản; nó là một trình quản lý năng lượng thông minh. Trong môi trường công nghiệp điển hình, năng lượng điện được cung cấp dưới dạng dòng điện xoay chiều ở tần số cố định, thường là 50 hoặc 60 Hz. Một động cơ cảm ứng nối trực tiếp vào nguồn điện đường dây này sẽ quay với tốc độ đồng bộ cố định được xác định bởi số cực từ trong stato động cơ. A biến tần là gì hệ thống phá vỡ mối quan hệ cứng nhắc này bằng cách chuyển đổi nguồn điện AC tần số cố định đầu vào thành đầu ra AC có tần số thay đổi, điện áp thay đổi. Khả năng này biến động cơ tốc độ cố định tiêu chuẩn thành tài sản có tốc độ có thể điều chỉnh có khả năng kiểm soát quy trình chính xác.
Việc thực hiện biến tần vfds trải rộng trên vô số lĩnh vực công nghiệp, bao gồm nhà máy xử lý nước, cơ sở xử lý hóa chất, tháp giải nhiệt và nhà máy lọc dầu. Trong những môi trường này, một biến tần cho máy bơm đóng vai trò là cơ chế chính để cân bằng thủy lực của hệ thống, ngăn ngừa hiện tượng búa nước và giảm thiểu tiêu thụ năng lượng. Bằng cách điều chỉnh tốc độ động cơ để phù hợp với đường cong chính xác của hệ thống, các bộ truyền động này loại bỏ sự cần thiết của các van cơ khí hạn chế, nâng cao cả độ tin cậy và khả năng lặp lại quy trình.
Ổ đĩa tần số thay đổi hoạt động như thế nào: Ba giai đoạn bên trong
Việc chuyển đổi nguồn điện có tần số cố định thành đầu ra có tần số có thể điều chỉnh được bao gồm ba hệ thống điện phụ riêng biệt hoạt động nối tiếp bên trong vỏ ổ đĩa. Các giai đoạn này hoạt động tuần tự để điều chỉnh, lọc và đảo ngược năng lượng điện, đảm bảo rằng động cơ được kết nối nhận được dạng sóng điện được kiểm soát cao.
Giai đoạn chỉnh lưu
Giai đoạn ban đầu bao gồm một cầu chỉnh lưu trạng thái rắn tiếp nhận điện áp xoay chiều ba pha đến từ đường dây tiện ích. Bằng cách sử dụng một dãy điốt công suất cao hoặc bộ chỉnh lưu điều khiển bằng silicon, giai đoạn này chuyển đổi dòng điện xoay chiều hai chiều thành dòng điện một chiều. Quá trình này thể hiện bước cơ bản của việc tách động cơ khỏi tần số lưới.
Bộ lọc xe buýt DC
Đầu ra từ giai đoạn chỉnh lưu là điện áp DC dao động có chứa gợn sóng điện đáng kể. Giai đoạn thứ hai sử dụng một dãy tụ điện công suất lớn, thường kết hợp với cuộn cảm cảm ứng, để làm dịu đi những dao động này. Giai đoạn trung gian được lọc này cung cấp nguồn điện DC cao áp sạch, ổn định cho giai đoạn chuyển đổi cuối cùng.
Giai đoạn biến tần
Giai đoạn cuối cùng sử dụng các bóng bán dẫn lưỡng cực cổng cách điện tốc độ cao để chuyển đổi điện áp bus DC ổn định thành dạng sóng AC. Bằng cách bật và tắt các bóng bán dẫn này hàng nghìn lần mỗi giây, ổ đĩa sẽ tạo ra một loạt xung điện áp. Kỹ thuật này, được gọi là điều chế độ rộng xung, tổng hợp dạng sóng dòng điện hình sin mô phỏng ở tần số và điện áp chính xác mà quy trình yêu cầu.
Động lực bơm và vận hành tốc độ thay đổi
Để tối đa hóa tiện ích của phần cứng điều khiển tốc độ, các kỹ sư phải đánh giá các quy luật vật lý cụ thể chi phối thiết bị được dẫn động. Máy bơm ly tâm, chiếm phần lớn các hệ thống phân phối chất lỏng công nghiệp, hoạt động theo một bộ nguyên tắc vật lý cụ thể được gọi là định luật ái lực. Những mối quan hệ toán học này cho biết những thay đổi về tốc độ trục ảnh hưởng như thế nào đến tốc độ dòng chảy, áp suất xả và mã lực phanh.
Theo những nguyên tắc này, tốc độ dòng chất lỏng thay đổi theo tỷ lệ tuyến tính, trực tiếp với sự thay đổi tốc độ trục. Tuy nhiên, áp suất xả hoặc cột áp do máy bơm tạo ra thay đổi tỷ lệ với bình phương của sự thay đổi tốc độ. Quan trọng nhất, công suất điện mà động cơ tiêu thụ thay đổi tỷ lệ với lập phương của sự thay đổi tốc độ. Mối quan hệ bậc ba này tạo thành nền tảng toán học cho khả năng tiết kiệm năng lượng đặc biệt được thực hiện thông qua việc điều khiển tốc độ động cơ hiện đại.
Khi sử dụng điều khiển tốc độ VFD cho máy bơm công nghiệp, ngay cả việc giảm nhẹ tốc độ vận hành cũng mang lại mức giảm điện năng lớn không tương xứng. Ví dụ, việc giảm tốc độ động cơ máy bơm xuống 20% sẽ dẫn đến giảm nhu cầu năng lượng theo lý thuyết gần 50%. Điều này làm cho việc điều khiển tốc độ thay đổi vượt trội hơn rất nhiều so với điều tiết cơ học, trong đó động cơ tiếp tục sử dụng toàn bộ công suất trong khi chống lại van đóng, lãng phí năng lượng dưới dạng nhiệt và ma sát trong vỏ máy bơm.
Những lợi ích có thể định lượng được của việc triển khai VFD trong cơ sở hạ tầng bơm
Việc tích hợp các thiết bị điện tử công suất hiện đại vào cơ sở hạ tầng xử lý chất lỏng mang lại những lợi thế vận hành toàn diện vượt xa việc bảo tồn năng lượng đơn giản. Những ưu điểm này ảnh hưởng trực tiếp đến độ tin cậy của nhà máy, ngân sách bảo trì và độ chính xác của quy trình.
- Tiết kiệm năng lượng đáng kể: Bằng cách kết hợp mức tiêu thụ điện với nhu cầu quy trình theo thời gian thực, các cơ sở sẽ loại bỏ năng lượng lãng phí vốn có trong hệ thống rẽ nhánh và van điều khiển tiết lưu.
- Khả năng khởi động mềm: Điều khiển điện tử giúp loại bỏ dòng điện khởi động cao trong quá trình tăng tốc động cơ, ngăn ngừa sụt áp cục bộ và giảm sốc cơ học trên toàn bộ hệ thống truyền động.
- Quy định quy trình chính xác: Tích hợp phản hồi vòng kín cho phép bộ truyền động điều chỉnh tốc độ một cách linh hoạt dựa trên bộ truyền áp suất, nhiệt độ hoặc lưu lượng, ổn định quy trình tổng thể.
- Tuổi thọ mài mòn cơ học kéo dài: Vận hành ở tốc độ thấp hơn giúp giảm mài mòn trên cánh bơm, phốt trục cơ khí và vòng bi bên trong, kéo dài thời gian trung bình giữa các lần hỏng hóc.
- Loại bỏ búa nước: Các đường dốc tăng tốc và giảm tốc được lập trình ngăn chặn sự thay đổi vận tốc đột ngột trong hệ thống đường ống, ngăn ngừa sự gia tăng áp suất thảm khốc.
Bảng dưới đây nêu bật những khác biệt trong vận hành giữa hệ thống bơm tốc độ cố định truyền thống và hệ thống lắp đặt bộ truyền động biến tần hiện đại hóa trên các thông số kỹ thuật quan trọng.
| Thông số vận hành | Tốc độ cố định với van tiết lưu | Điều khiển ổ đĩa tần số thay đổi |
|---|---|---|
| Tiêu thụ năng lượng động cơ | Vẫn ở mức cao bất kể yêu cầu lưu lượng chất lỏng thực tế | Cân theo khối với việc giảm tốc độ động cơ |
| Bắt đầu khởi động hiện tại | Lên đến sáu đến tám lần dòng điện đầy tải bình thường | Kiểm soát gia tốc; không bao giờ vượt quá định mức đầy tải |
| Ứng suất cơ học trên phớt | Cao do áp suất ngược và hoạt động ở tốc độ tối đa liên tục | Giảm thiểu do vận tốc trục giảm và độ rung thấp |
| Quản lý áp suất hệ thống | Được điều chỉnh thông qua hạn chế cơ học; dễ bị tăng đột ngột | Được duy trì trơn tru thông qua các vòng phản hồi điện tử |
| Hệ số công suất hệ thống | Suy thoái đáng kể khi giảm tải cơ học | Duy trì ở mức cao trong toàn bộ phạm vi hoạt động |
Phân loại mô-men xoắn và các ứng dụng công nghiệp thay thế
Tải máy móc công nghiệp thường được phân loại thành hai loại chính dựa trên yêu cầu mô-men xoắn của chúng: mô-men xoắn thay đổi và mô-men xoắn không đổi. Máy bơm và quạt ly tâm đại diện cho tải mô-men xoắn thay đổi, trong đó mô-men xoắn cần thiết tăng theo bình phương tốc độ. Ngược lại, máy bơm thể tích, hệ thống băng tải, máy trộn pittông và máy nén yêu cầu mô-men xoắn giống nhau bất kể tốc độ vận hành.
Việc triển khai các ứng dụng VFD mô-men xoắn không đổi đòi hỏi các thông số kỹ thuật riêng biệt so với việc lắp đặt bơm ly tâm tiêu chuẩn. Đối với tải mô-men xoắn không đổi, bộ truyền động phải cung cấp dòng điện đầu ra ổn định trên toàn bộ dải tần của nó để đảm bảo động cơ có thể vượt qua lực cản ở tốc độ thấp mà không bị quá nóng. Máy trộn công nghiệp hạng nặng hoặc máy bơm dịch chuyển tích cực dựa vào các cài đặt chuyên dụng này để xử lý chất lỏng có độ nhớt cao mà không bị đình trệ trong chu kỳ tốc độ thấp.
Tương tự, máy nén truyền động tần số thay đổi đại diện cho một ứng dụng mô-men xoắn không đổi phổ biến khác được tìm thấy trong các nhà máy sản xuất công nghiệp. Máy nén khí phải đối mặt với nhu cầu không khí thay đổi nhanh chóng trong suốt ca sản xuất. Việc sử dụng bộ truyền động tốc độ có thể điều chỉnh cho phép máy nén điều chỉnh tốc độ quay của nó để duy trì áp suất không khí của hệ thống ổn định hoàn hảo, loại bỏ các chu kỳ khởi động-dừng kém hiệu quả hoặc chạy không tải liên tục điển hình của các sơ đồ điều khiển máy nén tiêu chuẩn.
Sức mạnh tổng hợp của bộ truyền động cơ học: Kết hợp biến tần với hộp số hiệu suất cao
Trong khi điều khiển tốc độ điện tử tối ưu hóa đầu vào điện cho động cơ thì hệ thống truyền động cơ học chịu trách nhiệm cung cấp năng lượng đó cho thiết bị được dẫn động cũng phải được tối ưu hóa như nhau. Các hệ thống công nghiệp có nhu cầu cao đòi hỏi các bộ phận cơ khí mạnh mẽ có khả năng xử lý các tốc độ quay thay đổi, tải đảo chiều và cấu hình mô-men xoắn cao mà không ảnh hưởng đến hiệu suất tổng thể của hệ thống.

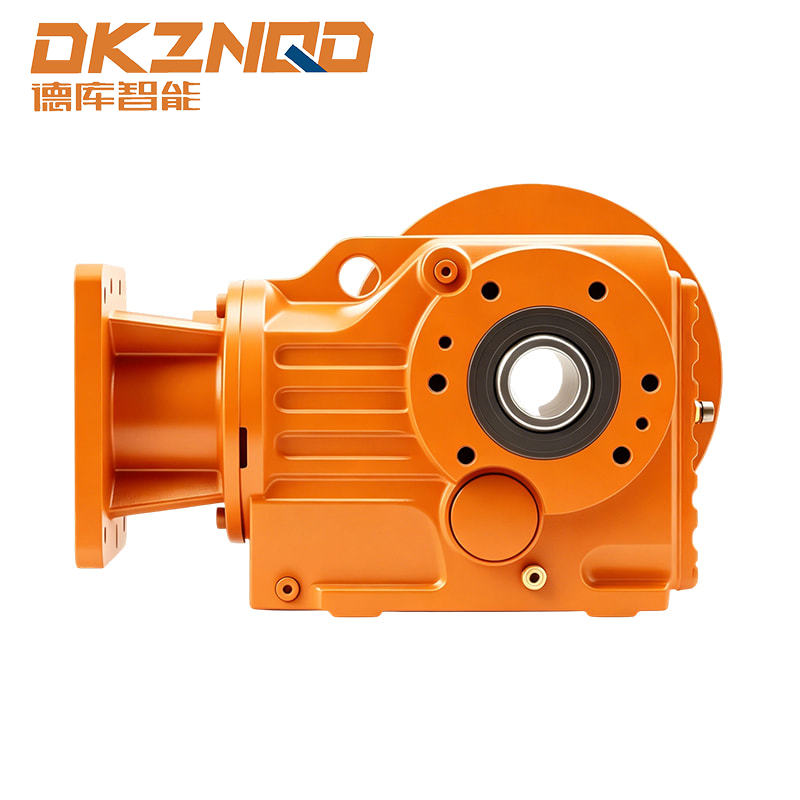

Hình ảnh bên dưới minh họa cấu hình động cơ hộp số công nghiệp hiệu suất cao điển hình được thiết kế để xử lý các cấu hình tốc độ thay đổi đòi hỏi khắt khe và duy trì hiệu suất cơ học trong môi trường vận hành khắc nghiệt.
Khi động cơ chạy chậm lại dưới sự điều khiển tốc độ điện tử, quạt làm mát bên trong của nó cũng chậm lại, điều này có thể dẫn đến tích tụ nhiệt nếu động cơ hoạt động ở mô-men xoắn cao trong thời gian dài. Việc sử dụng bộ giảm tốc bánh răng côn xoắn ốc hiệu quả cao cho phép động cơ hoạt động trong dải RPM tối ưu đồng thời cung cấp khả năng giảm tốc độ cơ học cần thiết ở trục đầu ra. Sức mạnh tổng hợp này bảo vệ các bộ phận điện khỏi sự xuống cấp do nhiệt đồng thời mang lại độ tin cậy cơ học tối đa cho toàn bộ quy trình của nhà máy.
Tính toán mức tiết kiệm năng lượng với bộ truyền động VFD: Kịch bản thực tế
Để biện minh đầy đủ cho khoản đầu tư vốn cần thiết để triển khai hệ thống kiểm soát tốc độ điện tử, đội ngũ kỹ thuật của nhà máy phải đánh giá các tác động tài chính dài hạn. Khả năng tồn tại về mặt tài chính của các hệ thống lắp đặt này trở nên rõ ràng khi xem xét việc tiết kiệm năng lượng với các bộ truyền động VFD trong thời gian hoạt động kéo dài.
Hãy xem xét một máy bơm nước làm mát công nghiệp được điều khiển bởi động cơ cảm ứng 90 kilowatt chạy liên tục quanh năm. Trong hệ thống lắp đặt tiêu chuẩn sử dụng van tiết lưu cơ học, động cơ sẽ liên tục rút khoảng 92 kilowatt điện từ lưới điện để khắc phục ma sát hệ thống và hạn chế tiết lưu. Ở mức giá tiện ích công nghiệp tiêu chuẩn, hoạt động liên tục của tài sản chưa được điều chỉnh này tiêu tốn một chi phí vận hành cơ bản đáng kể.
Nếu hệ thống được trang bị thêm bộ truyền động tốc độ điện tử và tốc độ dòng chảy yêu cầu trung bình giảm xuống 80% công suất tối đa trong nửa năm hoạt động thì yêu cầu về điện năng sẽ giảm đáng kể. Theo luật ái lực của máy bơm ly tâm, hoạt động ở tốc độ 80% sẽ làm giảm công suất điện cần thiết xuống khoảng 47% định mức đầy tải. Bảng phân tích sau đây thể hiện mức tiêu thụ điện năng hàng năm và ý nghĩa tài chính của chiến lược giảm tốc độ này.
| Số liệu hoạt động mỗi năm | Hệ thống điều tiết truyền thống | Hệ thống kiểm soát tốc độ thay đổi |
|---|---|---|
| Thời gian vận hành dòng chảy cao (Tốc độ 100%) | 4380 giờ ở 92 kW | 4380 giờ ở 93 kW (bao gồm mất biến tần) |
| Thời gian vận hành dòng chảy thấp (tốc độ 80%) | 4380 giờ ở 92 kW | 4380 giờ ở 44 kW |
| Tổng năng lượng điện tiêu thụ hàng năm | 805920 Kilowatt-giờ | 600060 Kilowatt-Giờ |
| Đã đạt được mức tiết kiệm năng lượng ròng | Giá trị tham chiếu cơ sở | 205860 Kilowatt giờ được tiết kiệm hàng năm |
| Giảm chi phí vận hành | Giảm 0% | Giảm khoảng 25% chi phí điện năng |
Kịch bản được tính toán này nêu bật những lợi ích tài chính nhận được khi áp dụng điều chế tốc độ cho các quy trình xử lý chất lỏng. Ngoài việc tiết kiệm điện trực tiếp, việc giảm thời gian vận hành hệ thống ở áp suất tối đa giúp kéo dài tuổi thọ của bộ phận cơ khí, giảm chi phí bảo trì cơ sở và giảm thiểu thời gian ngừng sản xuất ngoài dự kiến.
Những câu hỏi thường gặp liên quan đến biến tần
Câu hỏi 1: Có thể vận hành bất kỳ động cơ cảm ứng xoay chiều công nghiệp tiêu chuẩn nào với bộ truyền động tần số thay đổi không?
Hầu hết các động cơ cảm ứng xoay chiều ba pha hiện đại đều có thể hoạt động với bộ truyền động điều khiển tốc độ điện tử. Tuy nhiên, động cơ cũ hơn hoặc động cơ được thiết kế không có cách điện thích hợp có thể bị suy giảm cách điện do các xung điện áp nhanh được tạo ra do chuyển mạch điều chế độ rộng xung. Để có độ tin cậy tối ưu, động cơ phải đáp ứng các thông số kỹ thuật tiêu chuẩn của ngành về hiệu suất hoạt động của biến tần, đảm bảo cách nhiệt ở nhiệt độ cao và bảo vệ vòng bi thích hợp được tích hợp vào thiết kế.
Câu hỏi 2: Tốc độ tối thiểu mà máy bơm công nghiệp có thể chạy an toàn khi sử dụng VFD là bao nhiêu?
Tốc độ vận hành tối thiểu phụ thuộc hoàn toàn vào thiết kế của máy bơm và phương pháp làm mát động cơ. Máy bơm ly tâm thường không được chạy dưới tốc độ cần thiết để vượt qua áp suất tĩnh của hệ thống, vì việc vận hành dưới điểm này dẫn đến tình trạng dòng chảy bằng 0 có thể làm máy bơm quá nóng. Từ góc độ động cơ, động cơ làm mát bằng quạt hoàn toàn tiêu chuẩn sẽ mất hiệu quả làm mát ở tốc độ thấp. Nếu cần vận hành liên tục ở tốc độ thấp thì nên sử dụng quạt làm mát phụ trợ có tốc độ không đổi hoặc bộ giảm tốc hiệu suất cao.
Câu 3: Bộ truyền động tốc độ thay đổi ảnh hưởng như thế nào đến hệ số công suất tổng thể của nhà máy công nghiệp?
Động cơ cảm ứng AC tiêu chuẩn làm cho hệ số công suất giảm đáng kể khi hoạt động dưới tải cơ học định mức. Khi một bộ truyền động tốc độ điện tử được lắp đặt, cầu chỉnh lưu đi-ốt ở phía đầu vào sẽ duy trì hệ số công suất dịch chuyển cao, thường là trên 95%, trên toàn bộ phạm vi tốc độ và tải. Hiệu suất cao này bảo vệ các cơ sở công nghiệp khỏi các thiệt hại về tiện ích liên quan đến hoạt động có hệ số công suất thấp.
Câu hỏi 4: Sự khác biệt chính trong vận hành giữa bộ khởi động mềm và VFD là gì?
Bộ khởi động mềm được sử dụng riêng để điều khiển dòng điện và mô-men xoắn của động cơ trong giai đoạn khởi động ban đầu, giảm sốc cơ học bằng cách tăng dần điện áp trước khi khóa vào tốc độ lưới tiêu chuẩn. Bộ truyền động tần số thay đổi cung cấp khả năng khởi động mềm giống hệt như vậy nhưng vẫn duy trì toàn quyền kiểm soát tốc độ và mô-men xoắn của động cơ trong toàn bộ chu trình vận hành, cho phép điều chỉnh liên tục trong quá trình sản xuất.
