Vị trí lắp đặt nào (M1-M6) có sẵn cho các bộ truyền động dòng S?

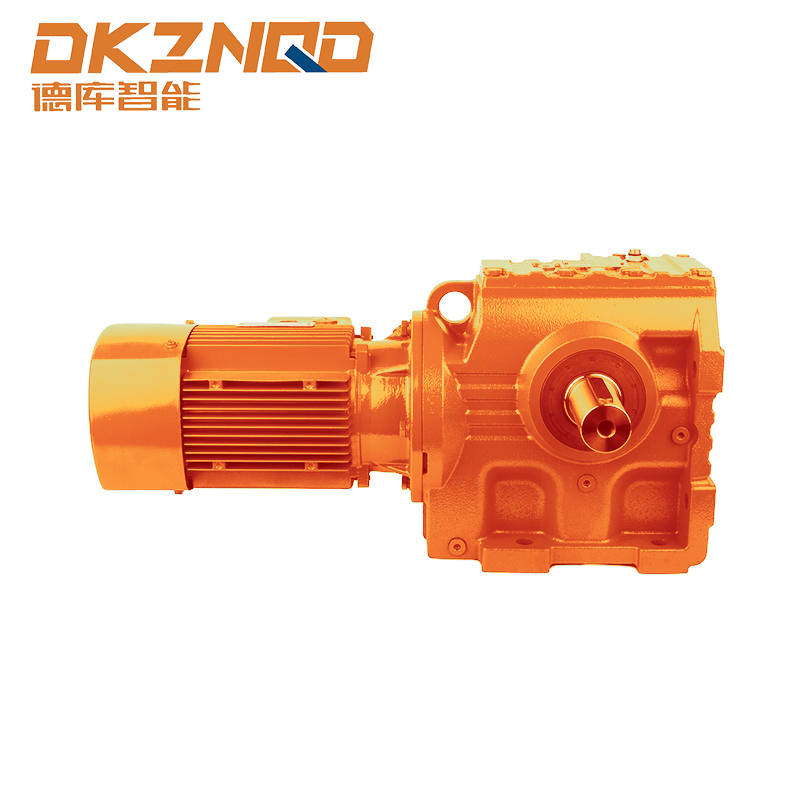

Giới thiệu về động cơ bánh răng xoắn ốc dòng S

các Động cơ bánh răng xoắn ốc dòng S được sử dụng rộng rãi trong máy móc công nghiệp do thiết kế nhỏ gọn, truyền mô-men xoắn cao và độ tin cậy trong các điều kiện vận hành đa dạng. Hiểu biết về vị trí lắp đặt (M1-M6) của các bộ truyền động này là cần thiết đối với các kỹ sư và nhà thiết kế hệ thống nhằm đạt được hiệu suất tối ưu và đảm bảo khả năng tương thích cơ học.

Bài viết này đi sâu vào các vị trí lắp đặt cụ thể có sẵn cho các bộ truyền động dòng S, khám phá cấu hình, ưu điểm và ứng dụng thực tế của chúng trong các ngành công nghiệp khác nhau.

Tổng quan về vị trí lắp đặt (M1-M6)

Các bộ truyền động dòng S được thiết kế để hỗ trợ nhiều hướng lắp đặt, được phân loại từ M1 đến M6. Mỗi vị trí lắp đặt tương ứng với một cách sắp xếp duy nhất của trục đầu vào và đầu ra so với vỏ động cơ. Việc lựa chọn vị trí lắp đặt chính xác sẽ tác động:

• Hiệu quả hoạt động và cung cấp mô-men xoắn
• Dễ dàng cài đặt trong không gian hạn chế
• Khả năng tiếp cận bảo trì và tuân thủ an toàn

Dưới đây là giải thích chi tiết về từng vị trí lắp đặt và ứng dụng của nó:

Vị trí M1: Gắn chân ngang

các M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Băng tải và hệ thống xử lý vật liệu
• Máy đóng gói được ưu tiên lắp đặt ở mức sàn
• Các ứng dụng yêu cầu căn chỉnh ổn định dưới tải mô-men xoắn cao

Ưu điểm của việc lắp M1 bao gồm dễ dàng truy cập để bôi trơn và kiểm tra và khả năng tương thích với các kích thước cơ sở được tiêu chuẩn hóa thường được sử dụng trong các thiết lập bánh răng công nghiệp.

Vị trí M2: Gắn mặt bích ngang

Cấu hình M2 liên quan đến việc lắp đặt theo chiều ngang với mặt bích ở đầu trục đầu ra để khớp nối trực tiếp. Định hướng này phù hợp với:

• Tích hợp trực tiếp vào máy quay mà không cần thêm giá đỡ
• Máy bơm, máy nén và bộ truyền động quạt nơi việc căn chỉnh trục là rất quan trọng
• Ứng dụng yêu cầu cài đặt nhỏ gọn trong không gian ngang hạn chế

các M2 flange mount giảm sự truyền rung động và đơn giản hóa việc lắp đặt khi so sánh với các giải pháp thay thế gắn chân.

Vị trí M3: Trục dọc xuống

Trong cấu hình M3, trục đầu ra hướng xuống dưới. Điều này đặc biệt hữu ích khi kết nối với máy móc định hướng theo chiều dọc, chẳng hạn như:

• Máy trộn và máy khuấy trong nhà máy hóa chất, chế biến thực phẩm
• Băng tải và thang máy dọc
• Các ứng dụng yêu cầu truyền động hướng xuống trực tiếp với độ mở rộng trục tối thiểu

Hướng lắp này đòi hỏi phải xem xét cẩn thận việc bôi trơn và bịt kín do phân phối dầu theo trọng lực dọc theo các bánh răng.

Vị trí M4: Trục dọc lên

M4 là nghịch đảo của M3, trong đó trục đầu ra hướng lên trên. Nó thường được áp dụng trong:

• Gầu nâng và băng tải thẳng đứng chuyển động hướng lên trên
• Máy trộn công nghiệp cần truyền mô-men xoắn để di chuyển vật liệu lên trên
• Các tình huống trong đó bộ truyền động được lắp đặt bên dưới cơ cấu được kết nối để căn chỉnh theo chiều dọc nhỏ gọn

các M4 position necessitates định tuyến bôi trơn tối ưu để đảm bảo phân phối dầu đều trên các bánh răng trục vít và bánh răng xoắn.

Vị trí M5: Trục ngang gắn bên

M5 thể hiện hướng nằm ngang trong đó bộ bánh răng được gắn ở phía bên của nó. Vị trí này được chọn cho:

• Máy có không gian hạn chế cần lắp bánh răng ngang
• Tích hợp vào hệ thống băng tải với các điểm truyền động bù đắp
• Các ứng dụng cần cải thiện sự liên kết giữa động cơ và trục dẫn động với diện tích tối thiểu

Có thể gắn bên tăng cường độ ổn định cơ học trong các hệ thống nhỏ gọn nhưng có thể yêu cầu giá đỡ hoặc giá đỡ tùy chỉnh.

Vị trí M6: Mặt bích dọc

Cấu hình M6 kết hợp định hướng trục thẳng đứng với lắp mặt bích. Những lợi ích chính bao gồm:

• Tạo điều kiện kết nối trực tiếp với động cơ dọc hoặc máy bơm
• Lý tưởng cho việc lắp đặt với giới hạn chiều cao hoặc nơi không gian sàn bị hạn chế
• Cải thiện phân phối mô-men xoắn trong các ứng dụng dọc tải cao

Định vị M6 thường yêu cầu căn chỉnh chính xác và có thể được hưởng lợi từ giá đỡ chống rung để đảm bảo hoạt động ổn định lâu dài.

Những cân nhắc thực tế cho việc lựa chọn lắp đặt

Việc chọn vị trí lắp đặt chính xác không chỉ là một quyết định cơ học—nó liên quan đến việc xem xét môi trường vận hành, khả năng tiếp cận và các yêu cầu bảo trì. Các kỹ sư nên xem xét:

• Yêu cầu về hướng tải và mô-men xoắn
• Phân phối dầu bôi trơn và giữ dầu bánh răng
• Hạn chế về không gian và tích hợp với máy móc hiện có
• Dễ dàng kiểm tra, khả năng phục vụ và tuân thủ an toàn

Tuân thủ những cân nhắc này đảm bảo hiệu suất tối ưu và tuổi thọ kéo dài của bộ bánh răng.

Bảng so sánh các vị trí lắp đặt dòng S

Kết luận

Hiểu các vị trí lắp M1-M6 cho Động cơ bánh răng xoắn ốc dòng S cho phép các kỹ sư đưa ra quyết định sáng suốt về việc lắp đặt, truyền mô-men xoắn và tuổi thọ của hệ thống. Mỗi vị trí đều mang lại những lợi thế riêng phù hợp với nhu cầu vận hành cụ thể, đảm bảo rằng bộ truyền động hoạt động đáng tin cậy trong các tình huống công nghiệp đa dạng.

Lựa chọn phù hợp, kết hợp với việc xem xét khả năng bôi trơn, căn chỉnh và khả năng tiếp cận, có thể nâng cao đáng kể hiệu suất và hiệu quả bảo trì của hệ thống bánh răng công nghiệp.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa vị trí lắp đặt M1 và M2 là gì?

M1 được gắn chân ngang, trong khi M2 sử dụng mặt bích để gắn ngang, thích hợp để ghép trực tiếp với máy móc và cải thiện khả năng kiểm soát độ rung.

Câu hỏi 2: Bộ truyền động dòng S có thể hoạt động ở vị trí thẳng đứng không?

Có, M3, M4 và M6 cho phép lắp đặt theo chiều dọc, chú ý cẩn thận đến việc bôi trơn và căn chỉnh để đảm bảo hoạt động đáng tin cậy.

Câu hỏi 3: Vị trí lắp đặt nào là tốt nhất cho các thiết lập có không gian hạn chế?

M5 (gắn ngang) và M6 (mặt bích dọc) lý tưởng cho việc lắp đặt nhỏ gọn khi không gian sàn bị hạn chế.

Q4: Vị trí lắp đặt có ảnh hưởng đến yêu cầu bảo trì không?

Có, các vị trí như M3 và M4 yêu cầu định tuyến bôi trơn cẩn thận, trong khi M1 và M2 cho phép tiếp cận dễ dàng hơn để kiểm tra và bảo dưỡng.
