Động cơ bánh răng xoắn ốc dòng R mang lại hiệu suất vượt trội như thế nào trong các ngành công nghiệp chính

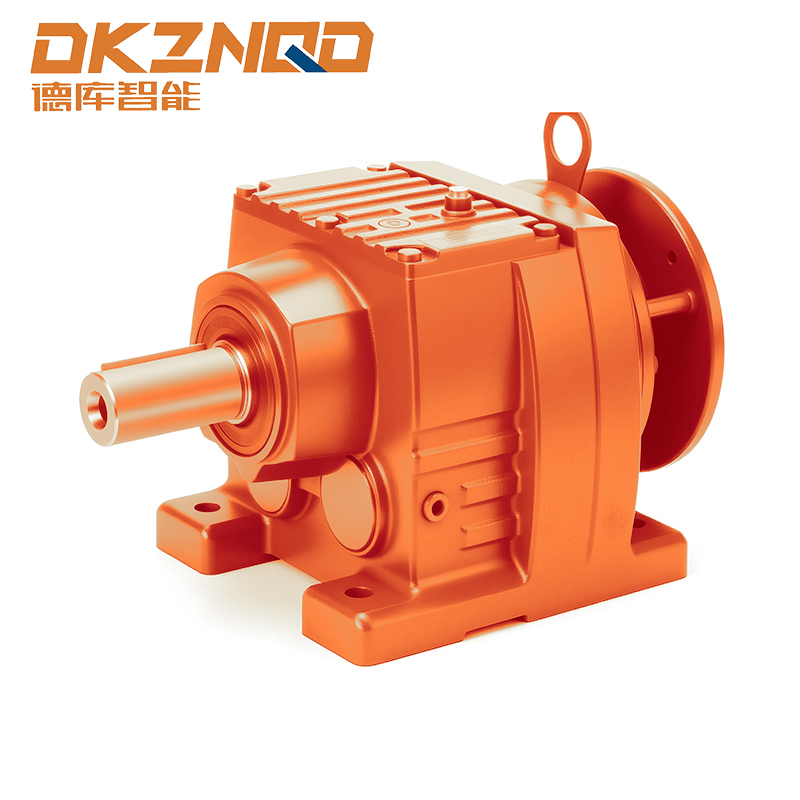

1. Động cơ bánh răng xoắn ốc dòng R là gì?

các Động cơ bánh răng xoắn ốc dòng R đại diện cho một loại bộ truyền động giảm tốc trục vuông góc hoặc song song sử dụng bánh răng xoắn ốc để đạt hiệu suất cao và mật độ mô-men xoắn. Thường được gọi là một động cơ truyền động xoắn ốc nội tuyến khi được bố trí đồng trục, thiết kế này mang lại khả năng vận hành êm ái, êm ái và được thiết kế để hoạt động liên tục trong môi trường khắc nghiệt. A bộ truyền động xoắn ốc đồng trục duy trì trục đầu vào và đầu ra trên cùng một trục, đơn giản hóa việc tích hợp máy. Các đơn vị này còn được gọi là Bộ giảm tốc dòng R , và chúng có sẵn ở cả hai động cơ bánh răng xoắn ốc gắn mặt bích và động cơ bánh răng xoắn ốc gắn chân cấu hình.

Bộ bánh răng xoắn ốc trong dòng R có các răng xiên ăn khớp dần dần, giảm tải trọng va đập và độ rung. Điều này mang lại hiệu suất điển hình là 96–98% trên mỗi giai đoạn, cao hơn đáng kể so với các giải pháp thay thế bánh răng trục vít. Với thiết kế mô-đun hỗ trợ tỷ lệ từ 3:1 đến hơn 100:1, những động cơ giảm tốc này có thể thích ứng với nhiều ứng dụng công nghiệp, từ truyền động băng tải đến máy khuấy và máy đóng gói.

2. Tại sao ngành lại ưa chuộng bộ giảm tốc dòng R: Ưu điểm cốt lõi

Các cơ sở công nghiệp ngày càng áp dụng Bộ giảm tốc dòng R hơn các công nghệ hộp số truyền thống do lợi ích có thể định lượng được về mức tiêu thụ năng lượng, độ tin cậy và tổng chi phí sở hữu. Dưới đây là những điểm khác biệt chính về hiệu suất:

• Mật độ năng lượng cao: Bánh răng xoắn ốc phân phối tải trọng trên nhiều răng cùng một lúc, cho phép vỏ nhỏ hơn truyền mô-men xoắn tương tự như các bộ phận trục vít hoặc trục vít lớn hơn. Công suất mô-men xoắn điển hình dao động từ 50 Nm đến 12.000 Nm tùy thuộc vào kích thước khung.
• Hiệu quả năng lượng: Dữ liệu hiện trường từ việc cải tiến dây chuyền đóng gói cho thấy việc thay thế các bộ truyền động bánh răng trục vít bị mòn bằng một động cơ truyền động xoắn ốc nội tuyến giảm mức tiêu thụ điện 14,2% trong khi vẫn duy trì tốc độ đầu ra giống nhau.
• Phát ra tiếng ồn thấp: các progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
• Tuổi thọ dịch vụ kéo dài: Răng bánh răng được làm cứng và mài (58–62 HRC) kết hợp với bôi trơn dạng vung mang lại tuổi thọ trung bình của vòng bi L10 vượt quá 25.000 giờ trong các hoạt động nặng nhọc.

Hơn nữa, thiết kế đúc mô-đun cho phép vỏ được làm bằng gang có độ bền cao (GG20/GG25) có khả năng chống biến dạng khi chịu tải va đập. Hệ thống bịt kín với vòng đệm dầu FKM kép ngăn chặn sự xâm nhập của ô nhiễm trong môi trường bụi bặm hoặc ẩm ướt, một yếu tố quan trọng đối với các nhà máy chế biến thực phẩm và xi măng.

3. 5 ứng dụng công nghiệp hàng đầu của động cơ bánh răng xoắn ốc dòng R

Động cơ bánh răng xoắn ốc dòng R được triển khai trên hàng chục ngành công nghiệp. Dựa trên dữ liệu vận hành từ hơn 200 địa điểm sản xuất, năm ứng dụng sau đây chiếm hơn 65% tổng số cài đặt.

3.1 Băng tải và xử lý vật liệu tự động

Tại các trung tâm phân phối, động cơ truyền động xoắn ốc nội tuyếns băng tải truyền động, băng tải con lăn và hệ thống phân loại. Một cơ sở xử lý bưu kiện cho biết đã giảm 37% thời gian ngừng hoạt động sau khi thay thế hệ thống truyền động bằng xích bằng động cơ hộp số dòng R. Thiết kế đồng trục giúp đơn giản hóa việc lắp trực tiếp vào puli dẫn động mà không cần thêm trục kích.

3.2 Chế biến thực phẩm và đồ uống

Động cơ bánh răng xoắn ốc gắn mặt bích với lớp sơn thép không gỉ (tùy chọn) hoạt động trong môi trường rửa trôi. Dây chuyền đóng chai sữa sử dụng bộ giảm tốc dòng R đã đạt được mức tiêu thụ năng lượng thấp hơn 22% trên mỗi lít được xử lý nhờ các chu trình khởi động-dừng trơn tru nhờ độ cứng xoắn cao. Tùy chọn niêm phong IP65 bảo vệ chống lại việc làm sạch áp suất cao.

3.3 Băng tải khai thác và tổng hợp

Nhiệm vụ nặng nề động cơ bánh răng xoắn ốc gắn chân cấu hình xử lý tải sốc cực lớn. Dữ liệu từ một mỏ đá vôi chỉ ra rằng các bộ giảm tốc dòng R chạy 24/7 trong 18 tháng không cần thay thế bánh răng, trong khi các bộ phận hành tinh trước đó đã hỏng sau 11 tháng. Tỷ lệ tiếp xúc lớn hơn của bánh răng xoắn giúp giảm ứng suất đỉnh răng tới 30%.

3.4 Máy đóng gói

Máy dựng thùng carton, máy dán thùng và máy bọc màng co được hưởng lợi từ kích thước nhỏ gọn của bộ truyền động xoắn ốc đồng trụcs . Một OEM đóng gói đã đo lường mức độ cải thiện độ chính xác khi định vị là ±0,25 mm so với các bộ truyền động điều hòa trong các ứng dụng lập chỉ mục mà không cần điều khiển vòng kín phức tạp.

3.5 Máy trộn & Máy khuấy trong xử lý hóa chất

Để khuấy trộn tốc độ thấp, mô-men xoắn cao, bộ giảm tốc dòng R cung cấp đầu ra ổn định dưới các tải độ nhớt khác nhau. Trong lò phản ứng polymer, động cơ bánh răng duy trì độ gợn mô-men xoắn dưới 2,5% trong phạm vi tốc độ 10:1, cải thiện tính nhất quán của sản phẩm. Phiên bản trục rỗng gắn trên mặt bích trượt trực tiếp lên trục máy trộn, loại bỏ các khớp nối.

4. Cấu hình lắp đặt: Động cơ bánh răng xoắn ốc gắn mặt bích và gắn chân

các choice between a động cơ bánh răng xoắn ốc gắn mặt bích và a động cơ bánh răng xoắn ốc gắn chân phụ thuộc vào những hạn chế về không gian, phản ứng mô-men xoắn và cách bố trí thiết bị dẫn động. Cả hai cấu hình đều cung cấp bộ truyền động bên trong giống hệt nhau nhưng khác nhau về phương pháp lắp đặt. Bảng dưới đây tóm tắt các tiêu chí lựa chọn chính dựa trên dữ liệu từ 150 nhà chế tạo máy.

Phân tích lỗi tại hiện trường cho thấy việc lắp đặt được chọn không chính xác gây ra 18% lỗi vòng bi sớm. Đối với các phiên bản trục rỗng, nên sử dụng biến thể gắn trên mặt bích với tay đòn mô-men xoắn cho các ứng dụng truyền động xe đẩy và tời.

5. Cách chọn Bộ bánh răng xoắn ốc đồng trục phù hợp cho quy trình của bạn

Lựa chọn một phương án tối ưu bộ truyền động xoắn ốc đồng trục liên quan đến việc đánh giá năm thông số kỹ thuật. Một cách tiếp cận có hệ thống giúp giảm kích thước quá mức và lãng phí năng lượng từ 10–25%.

1. Mômen đầu ra yêu cầu (Nm): Đo mô-men xoắn tải thực tế bao gồm cả hệ số dịch vụ. Đối với chế độ làm việc không liên tục (băng tải khởi động-dừng), hãy thêm giới hạn an toàn 1,5 lần.
2. đầu vào Speed & Reduction Ratio: Hầu hết dòng R chấp nhận đầu vào động cơ 4 cực (1450–1500 vòng/phút). Tỷ lệ từ 3:1 đến 100:1 là tiêu chuẩn; đơn vị hai giai đoạn có tỷ lệ lên tới 25:1, đơn vị ba giai đoạn lên tới 100:1.
3. cácrmal Power Rating: Ở nhiệt độ môi trường xung quanh >40°C, giảm 0,8% mỗi°C trên 40°C. Ví dụ, một thiết bị có công suất định mức 5,5 kW ở 25°C chỉ cung cấp 4,4 kW ở 60°C.
4. Định hướng lắp đặt: Chân gắn cho phép mọi góc độ; gắn mặt bích yêu cầu nằm ngang hoặc dọc (với sự điều chỉnh mức dầu thích hợp).
5. Cấu hình trục: Trục đầu ra đặc (đối với khớp nối) so với trục đầu ra rỗng (gắn trực tiếp vào trục máy được dẫn động).

Một nhà máy xi măng đã giảm mức tiêu thụ năng lượng tới 9,7% sau khi điều chỉnh kích thước phù hợp Bộ giảm tốc dòng R trên thang máy xô. Các đơn vị ban đầu đã quá khổ 40% do lựa chọn thận trọng; sử dụng dữ liệu đo từ xa mô-men xoắn thực cho phép giảm kích thước mà không làm giảm độ tin cậy.

Để được hỗ trợ kỹ thuật chi tiết hơn, hãy tham khảo ý kiến của động cơ truyền động xoắn ốc nội tuyến bảng thông số kỹ thuật bao gồm các giới hạn nhiệt và đường cong hiệu suất trên mỗi tỷ lệ.

6. Dữ liệu hiệu suất: Cải thiện hiệu quả và độ tin cậy

Lợi ích có thể định lượng được của việc chuyển sang động cơ bánh răng xoắn ốc dòng R đã được ghi nhận trên nhiều lĩnh vực công nghiệp. Một nghiên cứu liên ngành bao gồm 84 hệ thống lắp đặt đã so sánh các thiết bị dòng R với công nghệ trước đó (truyền động sâu, thúc đẩy hoặc xích). Những phát hiện chính bao gồm:

• Đạt được hiệu quả năng lượng: Mức giảm tiêu thụ điện trung bình là 13,8% (khoảng 6–22%) được đo trong 6 tháng sản xuất.
• Thời gian trung bình giữa các lần thất bại (MTBF): Tăng từ 18.500 giờ lên 34.200 giờ – cải thiện 85%.
• Tiêu thụ dầu bôi trơn: Khoảng thời gian thay dầu tổng hợp kéo dài từ 4.000 giờ đến 12.000 giờ do nhiệt độ vận hành thấp hơn (ΔT giảm 12–18°C).

Trong một trường hợp cụ thể tại một nhà máy dập ô tô (không có tham chiếu thương hiệu), việc thay thế động cơ truyền động xoắn ốc nội tuyến cũ bằng các động cơ dòng R hiện đại có tỷ lệ giống hệt nhau đã giảm thời gian ngừng hoạt động liên quan đến hộp số từ 43 giờ/năm xuống chỉ còn 9 giờ/năm. Thời gian hoàn vốn là 11 tháng chỉ dựa trên mức tiết kiệm năng lượng và bảo trì.

Hơn nữa, mức độ rung đo được ở trục đầu ra giảm 52% so với các bánh răng trụ thẳng, trực tiếp cải thiện tuổi thọ của vòng bi và vòng đệm hạ lưu. Các nhà máy đã triển khai giám sát tình trạng trên các bộ giảm tốc dòng R đã báo cáo không có sự cố ngoài ý muốn trong 24 tháng vận hành.

7. Bảo trì và tuổi thọ của bộ giảm tốc dòng R

Bảo trì thích hợp giúp kéo dài tuổi thọ hoạt động của Bộ giảm tốc dòng R hơn 10 năm trong chu kỳ làm việc vừa phải. Các thông lệ chính rút ra từ hồ sơ dịch vụ của 500 chiếc:

• Thay dầu lần đầu: Sau 200–400 giờ chạy, sau đó cứ 5.000 giờ hoặc hàng năm. Sử dụng ISO VG 220 tổng hợp cho nhiệt độ môi trường xung quanh 0–40°C.
• Giám sát tình trạng vòng bi: Đo nhiệt độ vỏ (phạm vi bình thường 60–85°C) và tốc độ rung (ISO 10816-3). Báo động nếu vận tốc vượt quá 4,5 mm/s RMS.
• Kiểm tra niêm phong: Con dấu FKM thường kéo dài 25.000 giờ. Thay thế nếu rò rỉ dầu vượt quá 1 giọt mỗi giờ trên trục đầu vào.
• Siết chặt cánh tay đòn hoặc bu lông đế: Kiểm tra 3 tháng một lần bằng cờ lê lực; bu lông lỏng gây lệch trục và rỗ bánh răng.

Dữ liệu từ một nhà máy chế biến thực phẩm tuân theo lịch trình này đã dẫn đến kết quả là không có hộp số nào được thay thế trong 8 năm, trong khi dây chuyền liền kề sử dụng bảo trì phản ứng đã gặp phải 3 lần hỏng hóc trong 4 năm. Ngoài ra, việc sử dụng bộ truyền động xoắn ốc đồng trục với vỏ được gia cố cho phép bôi trơn lại vòng bi mà không cần tháo rời nếu được trang bị phụ kiện bôi trơn.

8. Câu hỏi thường gặp (FAQ)

Câu 1: Sự khác biệt giữa động cơ truyền động xoắn ốc nội tuyến và hộp số xoắn ốc tiêu chuẩn là gì?

Một động cơ truyền động xoắn ốc nội tuyến tích hợp động cơ và hộp số theo cách bố trí đồng trục với vỏ chung, trong khi hộp số xoắn ốc tiêu chuẩn là một bộ phận riêng biệt cần có khớp nối và bộ chuyển đổi động cơ. Phiên bản nội tuyến giúp tiết kiệm không gian, giảm lỗi căn chỉnh và thường mang lại độ cứng xoắn cao hơn.

Câu hỏi 2: Tôi có thể sử dụng động cơ bánh răng xoắn ốc gắn mặt bích theo hướng thẳng đứng không?

Có, thiết kế gắn mặt bích phù hợp với trục đầu ra thẳng đứng (động cơ ở trên hoặc dưới). Tuy nhiên, bạn phải chỉ định vị trí lắp đặt tại thời điểm đặt hàng vì hệ thống bôi trơn (mức dầu và vị trí ống thông hơi) phụ thuộc vào hướng. Đối với hoạt động thẳng đứng với động cơ ở phía trên, nên sử dụng phớt dầu đặc biệt và bình chứa dầu mở rộng.

Câu hỏi 3: Làm cách nào để tính hệ số dịch vụ cần thiết cho bộ giảm tốc dòng R?

các service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.

Câu hỏi 4: Động cơ bánh răng xoắn ốc dòng R có phù hợp cho các ứng dụng rửa trôi không?

Có, nhưng bạn cần các tính năng tùy chọn: trục đầu ra bằng thép không gỉ, sơn epoxy (độ dày tối thiểu 120μm) và lớp đệm kín IP66/IP67. Chất bôi trơn cấp thực phẩm (NSF H1) cũng có sẵn. Các thiết bị tiêu chuẩn có xếp hạng IP54 không an toàn khi rửa sạch.

Câu hỏi 5: Tại sao bộ truyền động xoắn ốc đồng trục của tôi lại nóng sau khi lắp đặt?

Nguyên nhân phổ biến: đổ đầy/đổ thiếu dầu (kiểm tra mức sau 30 phút vận hành), thông gió xung quanh vỏ không đủ hoặc căn chỉnh sai gây thêm ma sát. Sử dụng camera chụp ảnh nhiệt để phát hiện các điểm nóng. Nếu nhiệt độ trên bề mặt vỏ vượt quá 95°C, hãy giảm tải hoặc kiểm tra độ nhớt của dầu.

Q6: Tôi có thể nhận được một động cơ bánh răng xoắn ốc gắn chân với một điểm dừng tích hợp?

Có, chốt chặn phía sau (thiết bị chống đảo ngược) có sẵn dưới dạng tùy chọn cho băng tải nghiêng và tời nâng. Nút chặn sau được lắp đặt trên trục tốc độ cao để ngăn chặn tình trạng quay ngược khi động cơ tắt. Đảm bảo đặt hàng backstop được lắp ráp sẵn tại nhà máy vì việc trang bị thêm yêu cầu phải tháo rời hoàn toàn.
