Cách kéo dài tuổi thọ sử dụng của bộ giảm tốc bánh răng RV: Chiến lược bảo trì chủ động

Giới thiệu: Tại sao việc bảo trì quyết định tuổi thọ của bộ giảm tốc RV Worm Gear

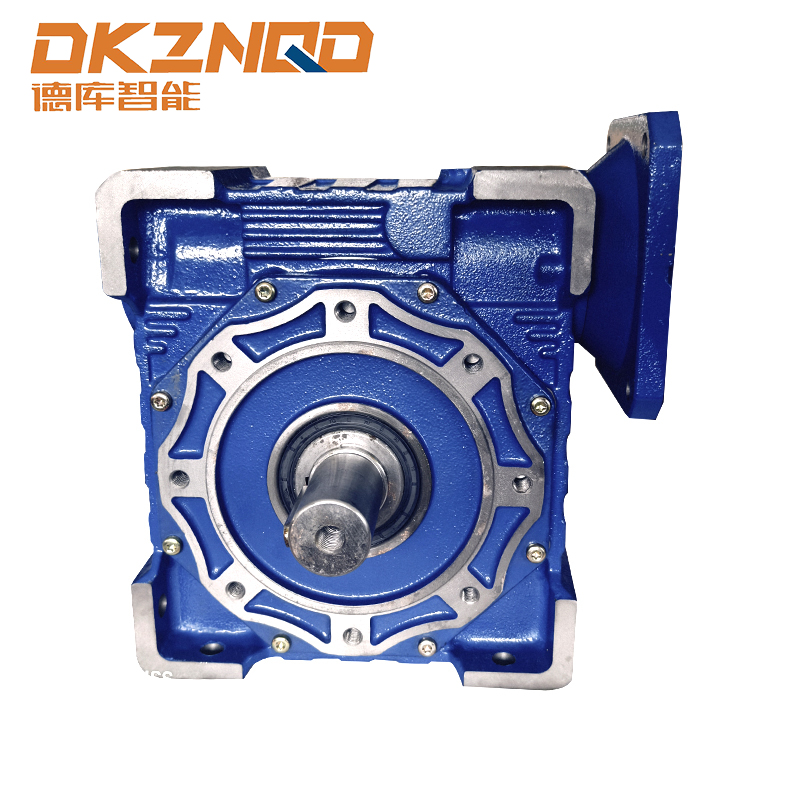

Hệ thống truyền tải điện công nghiệp phụ thuộc nhiều vào các giải pháp nhỏ gọn, mô-men xoắn cao. các Hộp giảm tốc RV Worm đã trở thành lựa chọn ưu tiên cho các ứng dụng góc vuông nhờ khả năng tự khóa và vận hành trơn tru. Tuy nhiên, nếu không có sự chăm sóc kỷ luật, các thiết bị này sẽ bị hao mòn sớm, giảm hiệu suất và ngừng hoạt động ngoài dự kiến. Dữ liệu hiện trường chỉ ra rằng hộp số trục vít bị bỏ quên có tuổi thọ hoạt động giảm 50-60% so với các thiết bị tuân theo các quy trình bảo trì có cấu trúc. Hướng dẫn này cung cấp những hiểu biết sâu sắc ở cấp độ kỹ thuật viên, có thể hành động để tối đa hóa độ bền của hộp số trục vít dòng RV của bạn, tập trung vào kỷ luật bôi trơn, căn chỉnh chính xác, quản lý nhiệt và kiểm soát ô nhiễm.

Cho dù bạn vận hành một Động cơ bánh răng sâu NMRV hoặc một tiêu chuẩn Hộp giảm sâu góc phải , các nguyên tắc vẫn nhất quán. Bằng cách hiểu rõ đặc tính vật lý của độ mài mòn và thực hiện kiểm tra định kỳ, bạn có thể đạt được thời gian chờ đợi giữa các lần hỏng hóc (MTBF) gấp 2-3 lần ban đầu.

1. Cơ chế đeo trong hộp số Worm dòng RV: Thủ phạm ẩn giấu

Trước khi đi sâu vào bảo trì, điều quan trọng là phải hiểu sự mài mòn phát triển như thế nào bên trong Hộp giảm tốc RV . Sự tiếp xúc trượt giữa sâu thép cứng và bánh vít bằng đồng tạo ra nhiệt ma sát và biến dạng cường độ vi mô. Ba chế độ hao mòn chính chiếm ưu thế:

• Độ mài mòn: Nguyên nhân là do các hạt rắn (bụi, vụn kim loại) lơ lửng trong dầu bôi trơn. Những hạt này hoạt động như tác nhân cắt, làm mòn nhanh chóng các sườn răng.
• Độ bám dính (trầy xước): Xảy ra khi màng dầu bị vỡ dưới tải trọng hoặc nhiệt độ cao, dẫn đến hiện tượng hàn vi mô giữa các bề mặt trượt.
• Rỗ mỏi: Vết nứt bề mặt ngày càng tăng do ứng suất tiếp xúc theo chu kỳ, thường được tăng tốc do độ nhớt của chất bôi trơn không phù hợp.

Các nghiên cứu định lượng cho thấy mức độ nhiễm bẩn tăng 0,5% (mã ISO 4406 21/18) có thể tăng gấp ba lần tốc độ mài mòn. Sơ đồ SVG bên dưới minh họa các vùng hao mòn quan trọng trong bộ bánh răng trục vít kiểu RV điển hình.

2. Bôi trơn: Đòn bẩy bảo trì hiệu quả nhất

Bôi trơn thích hợp chiếm hơn 70% độ tin cậy của hộp số RV. Tính chất trượt của Hộp giảm sâu góc phải yêu cầu dầu có phụ gia chịu cực áp (EP) và độ nhớt thích hợp. Những lỗi thường gặp bao gồm sử dụng dầu bánh răng tiêu chuẩn (không có EP dành riêng cho giun) hoặc kéo dài thời gian thay dầu vượt quá giới hạn an toàn.

2.1 Chọn Dầu Nhớt Phù Hợp Cho Dòng RV

Đối với nhiệt độ môi trường xung quanh từ -10°C đến 40°C, dầu tổng hợp ISO VG 220 hoặc VG 320 mang lại độ bền màng tối ưu. Chất bôi trơn gốc polyalphaolefin (PAO) tổng hợp mang lại độ ổn định nhiệt vượt trội và giảm ma sát từ 15-20% so với dầu khoáng. Không bao giờ sử dụng dầu hoặc mỡ động cơ ô tô trong hộp số trục vít.

2.2 Khoảng thời gian thay dầu: Lịch trình dựa trên dữ liệu

Sự thoái hóa dầu tăng tốc theo nhiệt độ. Cứ tăng 10°C lên trên 70°C, tốc độ oxy hóa sẽ tăng gấp đôi, làm giảm tuổi thọ dầu xuống một nửa. Bảng dưới đây xác định khoảng thời gian khuyến nghị dựa trên điều kiện vận hành.

Luôn lấy mẫu dầu mỗi lần thay dầu. Hàm lượng sắt tăng vọt trên 150 ppm hoặc đồng trên 80 ppm cho thấy sự hao mòn bất thường cần được kiểm tra ngay lập tức.

3. Căn chỉnh và lắp đặt chính xác: Giảm thiểu tải trọng ký sinh

Sự sai lệch giữa Động cơ bánh răng sâu NMRV trục và máy được dẫn động tạo ra lực hướng tâm và hướng trục làm giảm đáng kể tuổi thọ ổ trục và bánh răng. Ngay cả độ lệch 0,2 mm ở khớp nối cũng có thể tạo ra mức tăng nhiệt độ thêm 15°C và giảm 40% tuổi thọ sử dụng.

• Sử dụng các công cụ căn chỉnh bằng laser; đạt được độ lệch góc dưới 0,05 mm trên 100 mm và độ lệch song song dưới 0,1 mm.
• Kiểm tra độ phẳng của móng: độ biến dạng tối đa 0,1 mm/m trong điều kiện bắt vít.
• Các khớp nối linh hoạt phải có khe hở chính xác – quá chặt sẽ tạo ra lực đẩy lên ổ trục trục vít.

Đối với cấu hình góc vuông dòng RV, hãy đảm bảo mặt bích đầu ra vuông góc hoàn hảo với bề mặt lắp đặt. Sử dụng miếng chêm để chỉnh sửa nếu cần. Kiểm tra lại căn chỉnh sau khi căng đai hoặc thay thế động cơ.

4. Chiến lược quản lý tải và bảo vệ quá tải

Hộp số giun RV rất nhạy cảm với tải sốc cực đại do hình dạng tiếp xúc trượt. Hoạt động liên tục trên mô-men xoắn trên bảng tên sẽ làm tăng tốc độ mài mòn của chất kết dính theo cấp số nhân. Dữ liệu công nghiệp tiết lộ rằng việc chạy ở 120% mô-men xoắn định mức chỉ trong 10% chu kỳ làm việc sẽ làm giảm một nửa tuổi thọ vòng bi L10 và gây biến dạng răng sớm.

Lắp ampe kế vào đầu vào động cơ để theo dõi mức tăng đột biến của dòng điện. Dòng điện ở trạng thái ổn định tăng đột ngột 15% dưới tải bình thường cho thấy sự hao mòn bên trong hoặc hư hỏng bôi trơn. Ngoài ra, tránh các chu kỳ đảo chiều thường xuyên mà không có đủ thời gian dừng (tối thiểu 3-5 giây) để thiết lập lại màng dầu.

5. Kỷ luật theo dõi nhiệt độ và thông gió

Nhiệt là kẻ thù chính của bất kỳ Hộp giảm tốc RV . Nhiệt độ vỏ duy trì trên 85°C sẽ làm giảm chất lượng đệm kín, đẩy nhanh quá trình oxy hóa dầu và tăng nguy cơ trầy xước. Các phép đo thực địa từ 150 cơ sở lắp đặt công nghiệp cho thấy hộp số hoạt động ở nhiệt độ trên 80°C có tuổi thọ sử dụng trung bình ngắn hơn 40% so với hộp số hoạt động ở nhiệt độ dưới 70°C.

Thực hành tốt nhất để kiểm soát nhiệt

• Lắp đặt máy dò nhiệt độ điện trở (RTD) trên vỏ gần vị trí bánh giun.
• Đảm bảo các khe thông gió trên hộp số không có sơn hoặc mảnh vụn – nhiều hỏng hóc sớm có nguyên nhân là do ống thở bị tắc.
• Đối với các chu trình hoạt động ở cường độ cao liên tục, hãy bổ sung bộ làm mát có vây bên ngoài hoặc sử dụng bơm dầu tuần hoàn.
• Khi nhiệt độ môi trường xung quanh vượt quá 40°C, hãy hạ công suất tải xuống 10-15% mỗi khi tăng 10°C.

Theo dõi mức tăng nhiệt độ trong 20 giờ đầu tiên khi lắp đặt mới. Delta-T ổn định ở nhiệt độ 35-45°C so với môi trường xung quanh là điển hình. Bất kỳ xu hướng tăng liên tục nào đều đảm bảo phân tích dầu.

6. Kiểm soát niêm phong và ô nhiễm

Sự xâm nhập của hơi ẩm, bụi hoặc các hạt trong quá trình làm hỏng chất bôi trơn và gây mài mòn. Phớt dầu hai môi trên dòng RV có độ bền cao nhưng cần kiểm tra định kỳ. Trong môi trường ẩm ướt hoặc bị rửa trôi, 30% lỗi bắt nguồn từ dầu bị nhũ hóa do trục trặc ở ống thở.

Danh sách kiểm tra hàng quý để niêm phong tính toàn vẹn:

• Kiểm tra phớt trục xem có bị cứng hoặc nứt ở mép không; thay thế nếu có bất kỳ rò rỉ nào được nhìn thấy.
• Làm sạch lỗ thông hơi bằng dung môi không ăn mòn - lỗ thông hơi bị tắc gây ra sự tích tụ áp suất bên trong đẩy dầu đi qua các vòng đệm.
• Sử dụng ống hút ẩm nếu hộp số hoạt động ở khu vực có độ ẩm cao (trên 70% RH).
• Sau khi rửa bằng áp suất, hãy chạy hộp số trong 30 phút để làm bay hơi hơi ẩm xâm nhập qua các khe hở bịt kín.

7. Phân tích độ rung và quy trình kiểm tra định kỳ

Chức năng giám sát độ rung phát hiện sớm các khuyết tật vòng bi và những điểm bất thường trong khớp răng trước khi hư hỏng nghiêm trọng. Đối với một Hộp số sâu dòng RV , đặt vận tốc cơ sở (mm/s RMS) sau khi vận hành thử. Ngưỡng báo động:

• Độ rung tổng thể dưới 4,5 mm/s: bình thường.
• 4,5 – 7,1 mm/s: kiểm tra theo lịch trình, kiểm tra bu lông lắp và khớp nối.
• Trên 7,1 mm/s: nên tắt và tháo dỡ ngay lập tức.

Sử dụng máy đo cầm tay đo theo ba trục (trục, hướng tâm, tiếp tuyến). Hãy chú ý đến đỉnh ở tần số quay trục vít (1x) và các sóng hài của nó - biên độ tăng cho thấy sự mất cân bằng hoặc độ mòn ổ trục. Phân tích quang phổ cũng có thể phát hiện các dải bên của lưới bánh răng báo hiệu sự mài mòn của răng.

Mẫu danh sách kiểm tra hàng tháng

• Kiểm tra mức dầu và màu sắc (nâu sẫm hoặc màu trắng đục = cần thay dầu).
• Lắng nghe tiếng mài hoặc tiếng lạo xạo không đều.
• Kiểm tra ống thở không có ngưng tụ.
• Siết chặt các bu lông móng theo mômen xoắn quy định (thường là 70-90 Nm đối với cỡ 90-110).

8. Kế hoạch bảo trì theo lịch trình: Dòng thời gian thực tế

Việc kết hợp các khuyến nghị trên vào một lịch trình thống nhất sẽ đảm bảo tính nhất quán. Bảng dưới đây cung cấp kế hoạch hàng tuần, hàng tháng, hàng quý và hàng năm cho các ứng dụng giảm tốc bánh răng RV điển hình hoạt động 8-10 giờ mỗi ngày.

9. Nghiên cứu trường hợp kéo dài tuổi thọ dịch vụ trong thế giới thực

Một nhà máy đóng gói thực phẩm được vận hành 12 Hộp giảm sâu góc phảis trên dây chuyền, trung bình 6.000 giờ MTBF trước khi răng bị mòn nghiêm trọng. Sau khi thực hiện chương trình bảo trì có cấu trúc bao gồm dầu tổng hợp (PAO 320), kiểm tra căn chỉnh hàng quý và chụp ảnh nhiệt hàng tuần, các hộp số tương tự đã đạt được 14.200 giờ MTBF trong ba năm – cải thiện 136%. Chương trình tiêu tốn 12% ngân sách thay thế hàng năm. Các yếu tố quan trọng là kiểm soát ô nhiễm dầu và ngăn ngừa tải quá tải trên trục đầu ra bằng cách lắp đặt các vòng bi hỗ trợ.

Điều này chứng tỏ rằng việc duy trì kỷ luật của Hộp giảm tốc RV hệ thống mang lại ROI trực tiếp nhờ giảm thời gian ngừng hoạt động và tránh thay thế sớm. Một bổ sung Động cơ bánh răng sâu NMRV trong bộ chỉ số đóng gói, trước đây cứ 14 tháng lại hỏng hóc, đã đạt được 36 tháng sử dụng sau khi chuyển sang dùng dầu bôi trơn tổng hợp có EP cao và bổ sung khớp nối giới hạn mô-men xoắn.

10. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Tôi nên thay dầu trong hộp giảm tốc bánh răng RV trong điều kiện bình thường bao lâu một lần?

Đối với hoạt động theo ca 8 giờ thông thường ở mức tải 70% với dầu tổng hợp, hãy thay đổi sau mỗi 6000 giờ hoặc 18 tháng, tùy điều kiện nào đến trước. Đối với dầu khoáng giảm xuống còn 4000 giờ. Luôn xác minh bằng phân tích dầu sau 1000 giờ đầu tiên.

Câu hỏi 2: Tôi có thể sử dụng dầu mỡ thay vì dầu trong bộ giảm sâu góc vuông không?

Không. Hộp số trục vít RV được thiết kế để tuần hoàn dầu hoặc bôi trơn bằng tia nước. Mỡ không cung cấp đủ khả năng làm mát hoặc tạo màng áp suất cực cao cho các tiếp điểm trượt, dẫn đến hư hỏng nhanh chóng.

Câu 3: Phản ứng dữ dội tối đa cho phép đối với hộp số worm dòng RV là bao nhiêu?

Sau khi mòn, độ phản ứng ngược có thể chấp nhận được nằm trong khoảng từ 0,1 đến 0,3 mm được đo ở chu vi trục đầu ra. Phản ứng dữ dội quá mức (> 0,5 mm) cho thấy răng bị mòn đáng kể và cần được kiểm tra.

Câu hỏi 4: Việc đạp xe tiến-lùi thường xuyên ảnh hưởng đến tuổi thọ của dịch vụ như thế nào?

Các cú sốc đảo chiều có thể làm vỡ màng dầu, làm tăng độ mài mòn lên hệ số 2-3. Nếu chu kỳ làm việc bao gồm hơn 5 lần đảo chiều mỗi phút, hãy xem xét kích thước khung lớn hơn hoặc hộp số trục vít có vòng bi được gia cố.

Câu hỏi 5: Tại sao động cơ bánh răng trục vít NMRV của tôi quá nóng ngay cả khi có mức dầu thích hợp?

Các nguyên nhân có thể: quá tải (vượt quá định mức mô-men xoắn), thông gió không đủ, nhiệt độ môi trường cao hoặc lệch trục. Kiểm tra dòng điện động cơ, làm sạch cánh tản nhiệt và kiểm tra hoạt động của quạt.

Q6: Điều gì cho thấy cặp bánh răng trục vít cần được thay thế?

Rỗng nặng bao phủ hơn 20% sườn răng, bất kỳ vết sứt mẻ nào hoặc hiệu suất mô-men xoắn đầu ra giảm xuống dưới 65% (được đo bằng công suất đầu vào-đầu ra). Ngoài ra, tốc độ rung tăng đột ngột trên 8 mm/s.

Kết luận: Tích hợp bảo trì vào văn hóa vận hành

Kéo dài tuổi thọ sử dụng của bạn Hộp giảm tốc RV không phức tạp cũng không đắt tiền. Nó đòi hỏi quản lý bôi trơn có hệ thống, xác minh căn chỉnh, giám sát nhiệt và kiểm soát ô nhiễm. Bằng cách sử dụng dữ liệu hữu ích và lịch trình được cung cấp ở đây, các nhóm bảo trì có thể đạt được hiệu suất lâu dài và có thể dự đoán được từ mọi hoạt động. Hộp giảm sâu góc phải và Động cơ bánh răng sâu NMRV trong cơ sở của họ. Bắt đầu bằng cách thực hiện chương trình phân tích dầu và ghi lại nhiệt độ hàng tuần – các bước nhỏ mang lại độ tin cậy đặc biệt.

Để biết thêm dữ liệu kỹ thuật về Hộp số sâu dòng RV thông số kỹ thuật và bộ dụng cụ bảo trì, hãy tham khảo tài liệu thiết bị của bạn hoặc liên hệ với chuyên gia hệ thống truyền động được chứng nhận.
