Tại sao động cơ giảm tốc BKM hoạt động tốt hơn truyền động trục vít truyền thống: So sánh kỹ thuật

1. Giới thiệu: Sự chuyển đổi thầm lặng trong truyền tải điện góc phải

Trong nhiều thập kỷ, bộ giảm tốc bánh răng trục vít là lựa chọn mặc định để truyền lực góc vuông do kích thước nhỏ gọn và tỷ số giảm tốc cao. Tuy nhiên, nhu cầu công nghiệp về hiệu quả sử dụng năng lượng, độ tin cậy và tổng chi phí sở hữu thấp hơn đã bộc lộ những điểm yếu cơ bản trong công nghệ truyền động sâu. Nhập Hộp giảm tốc bánh răng Hypoid BKM — một thế hệ động cơ bánh răng hypoid mới kết hợp các ưu điểm của bánh răng xoắn ốc và bánh răng hypoid. Được thiết kế với độ chính xác, dòng BKM mang lại hiệu suất cao hơn tới 30%, nhiệt độ vận hành thấp hơn đáng kể và tuổi thọ kéo dài so với các ổ giun thông thường. Bài viết này cung cấp một so sánh kỹ thuật, dựa trên dữ liệu giải thích lý do tại sao Động cơ giảm tốc BKM các giải pháp đang nhanh chóng thay thế bộ giảm sâu trên băng tải, xử lý vật liệu và tự động hóa công nghiệp.

2. Sự khác biệt cơ bản: Bộ giảm tốc Hypoid và Worm Gear

Để hiểu được khoảng cách về hiệu suất, chúng ta phải kiểm tra hình học và cơ học tiếp xúc. Bộ truyền động giun bao gồm một con sâu có ren gắn vào một bánh xe bằng đồng, dẫn đến ma sát trượt trên một diện tích tiếp xúc lớn. Ngược lại, một hộp số hypoid hiệu quả cao sử dụng các răng lệch, dạng vát xoắn ốc với chuyển động lăn và trượt được tối ưu hóa để đạt hiệu quả. Bảng dưới đây tóm tắt những khác biệt quan trọng.

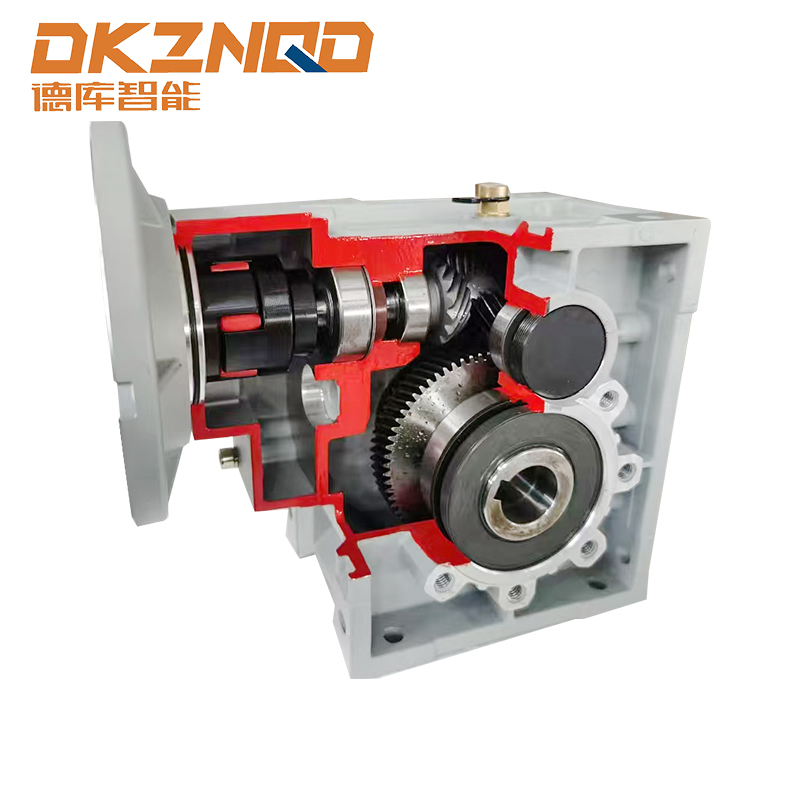

các Bộ giảm hypoid dòng BKM sử dụng các bánh răng hypoid được chế hòa khí dạng hộp để duy trì sự tiếp xúc răng tối ưu khi chịu tải. Thiết kế này giúp loại bỏ ma sát trượt nặng gây cản trở cho bộ giun, trực tiếp dẫn đến giảm tổn thất năng lượng và ứng suất nhiệt.

3. Lợi thế về Hiệu suất: Đột phá về Tiết kiệm Năng lượng

Hiệu quả là lý do thuyết phục nhất cho quá trình chuyển đổi. Dữ liệu hiện trường từ các ứng dụng vận hành liên tục (ví dụ: hệ thống băng tải 24/7) cho thấy bộ giảm tốc bánh răng trục vít thường hoạt động với hiệu suất 50–70% ở tải danh nghĩa, giảm sâu hơn trong điều kiện khởi động-dừng hoặc tải một phần. Ngược lại, một động cơ bánh răng hypoit góc phải giống như dòng BKM đạt hiệu suất 92–96% trên phạm vi mô-men xoắn rộng. SVG sau đây minh họa đường cong hiệu quả so sánh ở ba tỷ lệ giảm (10:1, 20:1, 30:1).

Một ví dụ thực tế: một trung tâm hậu cần vận hành 15 bộ truyền động băng tải (mỗi bộ 2,2 kW) 16 giờ/ngày, 5 ngày/tuần. Thay thế các ổ sâu (hiệu suất trung bình 68%) bằng Động cơ bánh răng hypoit BKM (hiệu suất 93%) giảm mức tiêu thụ năng lượng hàng năm từ 96.500 kWh xuống 70.600 kWh — tiết kiệm hơn 25.900 kWh và chi phí điện 2.800 USD mỗi năm (ở mức 0,11 USD/kWh). Việc đạt được hiệu quả này cũng làm giảm lượng khí thải CO2 khoảng 11 tấn mỗi năm.

4. Hiệu suất nhiệt và độ tin cậy vận hành

Nhiệt độ là kẻ thù của tuổi thọ hộp số. Bộ truyền động giun chuyển đổi năng lượng bị mất thành nhiệt, thường đạt nhiệt độ bề mặt 80–95°C khi hoạt động liên tục. Điều này làm tăng tốc độ oxy hóa dầu, làm mòn phớt và giảm tuổi thọ bánh răng. Ngược lại, Hộp giảm tốc hypoid BKM vận hành mát hơn 30–40°C nhờ hiệu suất cao hơn và các kênh bôi trơn được tối ưu hóa. Căng thẳng nhiệt thấp hơn dẫn đến ba lợi ích có thể định lượng được:

• Khoảng thời gian thay dầu kéo dài: Truyền động trục vít thường yêu cầu thay dầu sau mỗi 2.500-4.000 giờ; Các đơn vị hypoid BKM đạt được 8.000-10.000 giờ với chất bôi trơn tổng hợp.
• Tính toàn vẹn của con dấu: Ở nhiệt độ bể chứa 60°C so với 90°C, quá trình lão hóa của chất đàn hồi bịt kín sẽ chậm lại theo hệ số 3, loại bỏ rủi ro rò rỉ.
• Khả năng quá tải gián đoạn cao hơn: Bánh răng hypoid có thể duy trì mô-men xoắn cực đại 150% mà không cần tắt nhiệt, trong khi truyền động sâu có nguy cơ bị trầy xước răng.

Trong trường hợp máy đóng gói (chu kỳ làm việc: tải 80%, nhiệt độ môi trường xung quanh 35°C), hộp số trục vít đã kích hoạt cảnh báo nhiệt độ sau 11 tháng; BKM động cơ bánh răng hypoit góc phải hoạt động trong hơn 36 tháng mà không cần bảo trì liên quan đến nhiệt.

5. Thiết kế góc phải nhỏ gọn với độ linh hoạt cao hơn

Truyền động trục vít truyền thống vượt trội ở độ nén góc vuông, nhưng cấu trúc xoắn ốc-hypoid của BKM phù hợp hoặc thậm chí giảm chiều dài trục trong khi cung cấp các tùy chọn lắp trục hoặc chân rỗng. Độ lệch hypoid cho phép khoảng cách trung tâm thấp hơn với cùng một tỷ lệ, giúp việc tích hợp vào các khung máy chặt chẽ dễ dàng hơn. Ưu điểm thiết kế chính:

• Dòng BKM cung cấp đường kính đầu vào từ 56 đến 112 mm, phạm vi mô-men xoắn lên tới 1500 Nm và tỷ lệ từ 5:1 đến 200:1 (xoắn ốc-hypoid hai giai đoạn).
• Kiểu lắp đa năng: gắn trên chân, mặt bích hoặc trục mà không làm giảm hiệu suất.
• Phát ra tiếng ồn thấp hơn: Chia lưới hypoid vốn đã êm hơn so với trượt sâu - thường là 65 dBA so với 78 dBA ở 1450 vòng/phút.

các combination of Bộ bánh răng xoắn ốc-hypoid BKM hình học với hệ thống truyền động mặt đất chính xác mang lại mật độ công suất vượt trội hơn 35% so với bộ giảm sâu — nhiều mô-men xoắn hơn trong đường bao nhỏ hơn.

6. Phân tích chi phí vòng đời (LCA): Tầm nhìn 5 năm

Trong khi giá mua ban đầu của động cơ giảm tốc hypoid có thể cao hơn 15–20% so với bộ truyền động giun tương đương, thì tổng chi phí sở hữu (TCO) lại lại là một câu chuyện khác. Bảng dưới đây so sánh ứng dụng điển hình 2,2 kW, tỷ lệ 15:1 trong 5 năm (hoạt động liên tục, 8.760 giờ/năm).

TCO thấp hơn 38% này là lý do cho việc nâng cấp, với ROI thường đạt được trong vòng 18–24 tháng. Đối với đội xe gồm 20 chiếc, mức tiết kiệm hàng năm vượt quá 10.000 USD.

7. Hiệu suất ứng dụng trong thế giới thực

Hai trường hợp trong ngành được ghi lại (không có tài liệu tham khảo về thương hiệu) nêu bật quá trình chuyển đổi:

Trường hợp A – Băng tải lắp ráp ô tô

Các bộ truyền động giun nguyên bản (30 chiếc) thường xuyên bị kẹt do giãn nở nhiệt và cần phải bổ sung dầu hàng tháng. Sau khi trang bị thêm động cơ giảm tốc BKM, thời gian hoạt động tăng 11% và đơn đặt hàng công việc bảo trì giảm 78% trong hai năm. Nhà máy báo cáo mức tiết kiệm năng lượng trung bình là 28% đo được ở đầu vào động cơ.

Trường hợp B – Dây chuyền chiết rót chai thực phẩm và đồ uống

Môi trường có độ ẩm cao gây ra hiện tượng ăn mòn ổ giun và nhũ hóa chất bôi trơn. Phiên bản mặt bích đầu ra bằng thép không gỉ của BKM hộp số hypoid hiệu quả cao cung cấp mức bảo vệ IP65, giảm 60% thời gian ngừng hoạt động khi vệ sinh và loại bỏ việc thay thế đột xuất trong ba năm liên tiếp.

cácse examples confirm that the Bộ giảm hypoid dòng BKM giải quyết các điểm khó khăn trong vận hành thực tế ngoài những con số hiệu quả đơn giản.

8. Thông số kỹ thuật & Tiêu chí lựa chọn

Khi đánh giá một động cơ bánh răng hypoit góc phải để nâng cấp, hãy xem xét các thông số sau thường có trong dòng sản phẩm BKM:

• Mô-men xoắn danh nghĩa: 50–1500 Nm (tùy thuộc vào kích thước khung)
• Tỷ lệ khử (hypoid một giai đoạn): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Kết hợp hai giai đoạn (xoắn ốc): lên tới 200:1
• Tải hướng tâm cho phép trên trục đầu ra: lên tới 8.000 N
• Hiệu suất ở mức đầy tải: 90–96% (giảm nhẹ ở tỷ lệ cao hơn)
• Phạm vi nhiệt độ hoạt động: -25°C đến 50°C không cần làm mát phụ trợ

Việc chọn kích thước chính xác bao gồm hệ số dịch vụ phù hợp (thường là 1,2–1,5 đối với nhiệm vụ của băng tải) và xác minh định mức nhiệt. Bởi vì các thiết bị hypoid BKM tạo ra ít nhiệt hơn nên chúng thường cho phép kích thước khung hình nhỏ hơn so với các bộ truyền động sâu cho cùng một ứng dụng, giảm quán tính và chi phí.

9. Câu hỏi thường gặp

Câu hỏi 1: Động cơ giảm tốc BKM có thể thay thế trực tiếp bộ truyền động sâu hiện có mà không cần sửa đổi cơ học không?

Trong hầu hết các trường hợp, có. Các thiết bị BKM được thiết kế với đầu vào mặt bích tiêu chuẩn IEC và kích thước trục đầu ra có thể hoán đổi cho nhau (rắn hoặc rỗng). Tuy nhiên, hãy xác minh kiểu lỗ lắp và chiều cao trục; tấm chuyển đổi có thể cần thiết cho một số khung cũ. Chiều dài tổng thể thường tương tự hoặc ngắn hơn.

Câu hỏi 2: Lợi thế về hiệu quả có được duy trì ở tốc độ thấp hoặc tải một phần không?

Đúng. Bộ truyền động trục vít có hiệu suất giảm mạnh ở tốc độ thấp (đầu vào dưới 300 vòng/phút) do điều kiện bôi trơn biên. Bánh răng hypoid BKM duy trì hiệu suất trên 85% ngay cả ở tốc độ đầu ra 50 vòng/phút, khiến chúng vượt trội hơn đối với các ứng dụng dẫn động tần số thay đổi (VFD).

Câu hỏi 3: Bộ giảm tốc hypoid BKM có tự khóa như ổ sâu không?

Không, bánh răng hypoid vốn không tự khóa. Đối với các ứng dụng yêu cầu chức năng dừng lại, phải thêm thiết bị phanh bên ngoài hoặc thiết bị dừng lại. Tuy nhiên, độ ma sát thấp cho phép lái lùi, điều này có lợi cho việc điều chỉnh thủ công hoặc ngắt kết nối an toàn.

Câu hỏi 4: Nên dùng chất bôi trơn nào cho bộ truyền động bánh răng hypoid BKM?

Dầu tổng hợp ISO VG 150–220 dựa trên PAO hoặc polyglycol là tiêu chuẩn, mang lại khoảng thời gian thay dầu kéo dài và độ nhớt ổn định theo nhiệt độ. Không giống như ổ giun, không cần phụ gia molypden, làm giảm sự phân hủy hóa học lâu dài.

Câu hỏi 5: Thời gian hoàn vốn điển hình có thể được mong đợi khi nâng cấp từ sâu lên hypoid là bao nhiêu?

Chỉ dựa trên mức tiết kiệm năng lượng (giả sử 3000 giờ hoạt động/năm, 0,12 USD/kWh), thời gian hoàn vốn dao động từ 12 đến 30 tháng. Khi bao gồm cả việc giảm chi phí bảo trì, thời gian hoàn vốn thường dưới 18 tháng. Nhiều người dùng công nghiệp nhận được ROI đầy đủ trong vòng hai năm đầu tiên.

10. Kết luận: Phán quyết về Hypoid và Worm

các engineering advantages of the Hộp giảm tốc bánh răng Hypoid BKM không còn phù hợp nữa — họ đang định hình lại các thông số kỹ thuật truyền động góc vuông trong các ngành. Với hiệu suất vượt trội (92–96% so với 55–75%), nhiệt độ hoạt động thấp hơn đáng kể, tuổi thọ kéo dài và tổng chi phí sở hữu thấp hơn 30–40% trong 5 năm, quyết định này rất rõ ràng. Trong khi truyền động sâu vẫn phù hợp với các ứng dụng giữ tải tĩnh hoặc tốc độ cực thấp (dưới 10 vòng/phút), mọi hệ thống động, hoạt động liên tục hoặc nhạy cảm với năng lượng đều sẽ được hưởng lợi từ động cơ bánh răng hypoid BKM. Khi các nhà quản lý nhà máy cố gắng đáp ứng các mục tiêu giảm lượng carbon và cắt giảm chi phí vận hành, việc chuyển đổi từ sâu sang hộp số hypoid hiệu quả cao công nghệ không chỉ là một bản nâng cấp - nó là một mệnh lệnh chiến lược.

Để biết kích thước chi tiết và hỗ trợ ứng dụng, hãy tham khảo tài liệu kỹ thuật của Bộ giảm hypoid dòng BKM hoặc liên hệ với chuyên gia điều khiển chuyển động. Tương lai của truyền tải điện góc vuông là hypoid và dòng BKM dẫn đầu.
